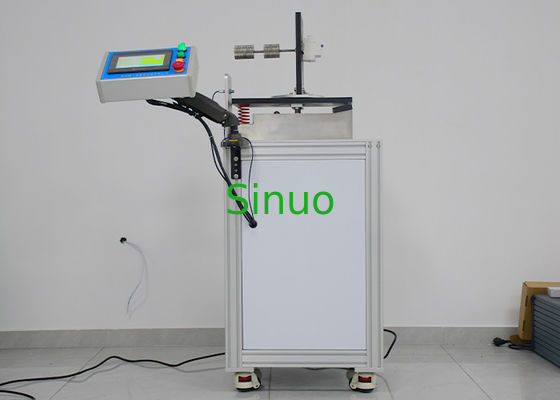

آلة اختبار الصدمات الميكانيكية لقواطع الدائرة الكهربائية IEC 61009-1
| Applied Standard: | IEC 61009-1 ؛ IEC 60898-1 | Coil Spring: | معامل مرن 25n/مم |
| Drive Mode: | آلية محرك السيارات كاميرا | Turntable Angle: | يمكن أن يكون دوران 4-90 درجة ثابتة |
| Drop Height: | 40 ملم | Load Output: | 0-999999 ثانية |
| High Light: | القرص الدوار للغرفة عديم الصدى,القرص الدوار لمعدات اختبار EMC,القرص الدوار لاختبار EMC 2 متر |
||
آلة اختبار الصدمات الميكانيكية لقواطع الدائرة الكهربائية IEC 61009-1
نظرة عامة على المنتج:
يتوافق جهاز الاختبار مع المتطلبات القياسية لـ IEC 61009-1:2012، IEC60898-1:2015، إلخ.
يستخدم لاختبار منتجات قواطع الدائرة الكهربائية للتحقق من مقاومة الصدمات للأجزاء المكشوفة من قواطع الدائرة الكهربائية التي قد تتعرض لصدمات ميكانيكية أثناء الاستخدام العادي.
مبدأ الاختبار: ارفع لوحة التركيب التي تحتوي على قاطع الدائرة الكهربائية من خلال كاميرا التحكم في المحرك، ثم أسقطها على الفور بحرية على لوحة التوقف المعدنية المجهزة بنابض لولبي بمعامل مرونة 25 نيوتن/مم. تبادل الحركة 50 مرة بهذه الطريقة، ويقوم العينة بتبديل الاتجاهات الثلاثة الأخرى بزاوية 90 درجة من خلال القرص الدوار ويكرر الاختبار 50 مرة.
الميزات: 1. تحكم PLC، تشغيل بشاشة تعمل باللمس، محرك مؤازر، تحكم دقيق.
2. يتم تحديد ارتفاع السقوط عن طريق المسافة اللامركزية للكاميرا، دون انحراف.
3. اعتماد نابض لولبي بمعامل مرونة مخصص من Yiheda.
4. يمكن تدوير القرص الدوار بزاوية 4-90 درجة، مما يحاكي حقًا اختبار مقاومة الصدمات لقاطع الدائرة الكهربائية في جميع الاتجاهات.
المعايير الفنية:
| الموديل | SN2506 |
| محطة الاختبار | فردي |
| طريقة التحكم الكهربائي | تحكم متكامل ذكي PLC، تشغيل واجهة لمس بين الإنسان والآلة |
| وضع القيادة | آلية كاميرا محرك المحرك |
| نابض لولبي | معامل المرونة 25 نيوتن/مم |
| القاعدة أ، المنصة ب، اللوح ج | خشب صلب، مطلي باللون الأسود |
| ارتفاع السقوط | 40 ملم |
| قرص دوار | يمكن أن يكون دوران 4-90 درجة ثابتًا |
| الأوزان | 100 جرام * 10 قطع، 150 جرام * 5 قطع، 200 جرام * 5 قطع |
| عدد الاختبارات | 0-999999 مرة، إعداد مسبق بشاشة تعمل باللمس |
| إخراج الحمل | 0-999999 ثانية، إعداد مسبق بشاشة تعمل باللمس |
| الأبعاد | 900 ملم × 600 ملم × 1350 ملم |
| الوزن | حوالي 110 كجم |
| مصدر الطاقة | تيار متردد 380 فولت ± 10٪ 50 هرتز، 1 كيلو فولت أمبير |
