IEC 61009-1 نظام اختبار إمدادات الحمل الكهربائي لقطع الدوائر
| Applied Standard: | IEC 61009-1 ؛ IEC 60898-1 | Control Method: | التحكم في الزر ، عرض الأداة |
| Output Voltage: | 10 ~ 400V ، دقة ± 0.5 ٪ ، العرض الرقمي | Output Current: | 10 ～ 130A ، دقة ± 0.5 ٪ ، العرض الرقمي |
| Power Factor: | 0.3 ～ 0.98 ، دقة ± 0.5 ٪ ، العرض الرقمي | Output Power: | 0 ~ 120 كيلوواط ، الدقة ± 0.5 ٪ ، العرض الرقمي |
| Capacitive Load: | 70uf ، 140uf ، 7.3uf اختياري | Cooling Method: | تبريد رياح قوي |
| High Light: | نظم اختبار emc,خدمات الاختبار الكهرومغناطيسي |
||
نظام اختبار إمداد الطاقة للحمل لقواطع الدائرة الكهربائية IEC 61009-1
المعايير والبنود:
يتوافق جهاز الاختبار مع المتطلبات القياسية للمواصفة IEC 61009-1:2012، البند 9.11 من المواصفة IEC 60898-1:2015، إلخ.
يستخدم لتوفير جهد حمل قابل للتعديل، وتيار، وعامل القدرة لاختبار نظام التلامس الميكانيكي الكهربائي. إنه مناسب لاختبار قدرة التبديل وعمر التشغيل العادي للمفاتيح المستخدمة في التركيبات الكهربائية المنزلية والمماثلة الثابتة. مناسب أيضًا لاختبار قدرة الكسر وعمر التشغيل العادي للمقابس والمقابس المستخدمة للأغراض المنزلية والمماثلة، بالإضافة إلى اختبارات الإجهاد الكهربائي للمصابيح والاختبارات المماثلة الأخرى.
مبدأ الاختبار: تخرج خزانة الحمل إمداد طاقة ثلاثي الأطوار ومدخل حمل ثلاثي الأطوار، ويمكن تقسيم الحمل إلى أحمال مقاومة أو حثية أو سعوية (نوع مصباح الفلورسنت) وثلاثة في واحد اختياري. تيار خط الحمل: 8-130 أمبير قابل للتعديل يدويًا، جهد خط الخرج تيار متردد: 10-400 فولت قابل للتعديل يدويًا. عامل القدرة الخارج 0.3 ~ 0.999 كهربائي قابل للتعديل. يتميز الجهاز بمظهر جميل وتصميم معقول وتشغيل بسيط.
الميزات:

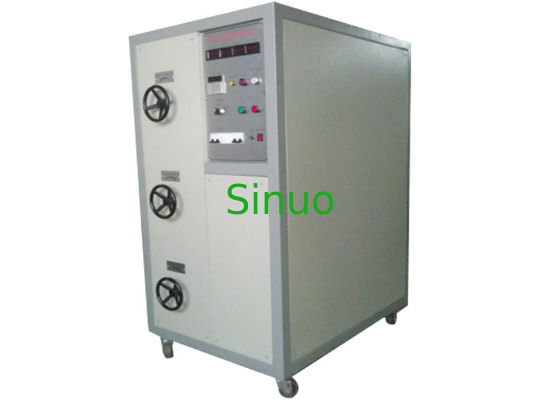

تعتمد خزانة الحمل إطار هيكل فولاذي متكامل ولوحة ختم بيضاء من تويوتا. الجزء الأمامي العلوي هو لوحة التحكم في التشغيل، والتي توجد عليها مفتاح طاقة التحكم، وتيار تنشيط المنتج، والجهد والطاقة، وجهاز عرض عامل القدرة، ومفتاح طاقة الحمل، ومؤشرات الحالة المختلفة، وأزرار التشغيل والإيقاف، ومفتاح تحويل السعة، ومفتاح تحويل نوع الحمل والإنذارات وما إلى ذلك. يتوافق الجزء السفلي مع مقبض تعديل خرج الجهد، ومقبض تعديل التيار، ومقبض تعديل الحث لكل قناة. تحتوي كل خزانة حمل على وظيفة ثلاثة في واحد للأحمال المقاومة والحثية والسعوية (نوع مصباح الفلورسنت)، والتي يمكن تبديلها بواسطة مفتاح. يعتمد الجزء الداخلي من خزانة الحمل تبريد الحمل القوي بالرياح. توجد أطراف ربط في الجزء الخلفي والجزء السفلي من خزانة الحمل، والتي يمكن توصيلها مع جهاز اختبار عمر قابس ومقبس المفتاح من خلال الأسلاك، وإخراج التيار والجهد والطاقة أثناء عملية الاختبار.
المعايير الفنية:
| الموديل | SN2117C-130A |
| محطة الاختبار | فردي |
| طريقة التحكم الكهربائي | التحكم بالأزرار، عرض الأجهزة |
| الحمل المدمج | مزيج من المقاومات والمفاعلات والمكثفات ثلاثية الأطوار |
| جهد الخرج | 10 ~ 400 فولت، دقة ± 0.5٪، عرض رقمي |
| تيار الخرج | 10～130 أمبير، دقة ±0.5٪، عرض رقمي |
| عامل القدرة | 0.3～0.98، دقة ±0.5٪، عرض رقمي |
| طاقة الخرج | 0 ~ 120 كيلو واط، دقة ±0.5٪، عرض رقمي |
| وضع الحمل | مقاوم، حثي، وسعوي ثلاثة في واحد، قابل للتبديل |
| الحمل السعوي | 70uf، 140uf، 7.3uf اختياري |
| خرج الحمل | خرج كل حمل وخرج حمل بديل اختياري |
| عدد الاختبارات | 0~999999 مرة، يمكن ضبطه |
| سعة طاقة الحمل | 1*125 كيلو فولت أمبير |
| طريقة التبريد | تبريد بالرياح القوية |
| إنذار التجاوز | الحد الأعلى لتيار الخرج هو 130 أمبير، وسيتم قطع الخرج تلقائيًا عندما يتجاوز 135 أمبير |
| الأبعاد | 1800 مم × 1200 مم × 1800 مم |
| الوزن | حوالي 1400 كجم |
| مصدر الطاقة | ثلاثي الأطوار بأربعة أسلاك تيار متردد 380/50 هرتز، 130 كيلو فولت أمبير/محطة |
