| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | خشب رقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | L/C, T/T, ويسترن يونيون, MoneyGram |
| القدرة على التوريد: | مجموعة 1 دولار شهريا |

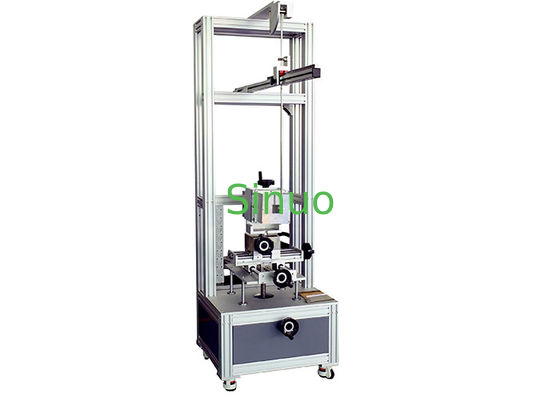

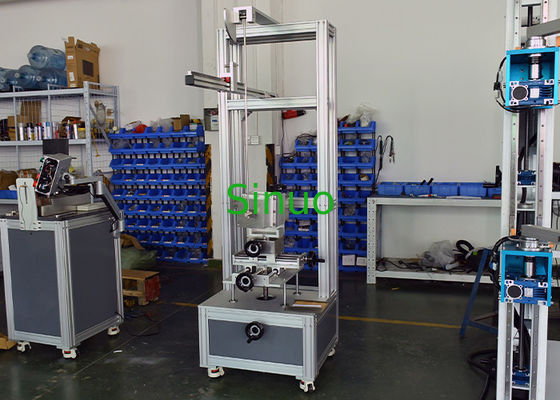

IEC60898-1 البند 9.13 معدات اختبار تأثير MCB الميكانيكي 200 جرام
المعايير والبنود:
تتوافق معدات الاختبار مع المتطلبات القياسية للمعيار IEC 60898-1:2015 ملحقات كهربائية - قواطع الدائرة للحماية من التيار الزائد للمنازل والتركيبات المماثلة - الجزء 1: قواطع الدائرة للتشغيل بالتيار المتردد البند 9.13 اختبار الإجهادات الميكانيكية، IEC 61009-1:2012 وما إلى ذلك.
الغرض من الاختبار:
يُستخدم لمقابس التبديل، وصناديق التركيب المثبتة على السطح، والموصلات، وقواطع دوائر الهواء ذات الغلاف المصبوب بالتيار المتردد، وما إلى ذلك، للتحقق من مقاومة الصدمات للأجزاء المكشوفة التي قد تتعرض لتأثير ميكانيكي أثناء الاستخدام العادي.
مبدأ الاختبار:
وفقًا للاختبار Eha: البندول، يتم تحرير عنصر التأثير بحرية على ارتفاع معين من خلال بندول بطول متر واحد، ويضرب العينة عند أدنى نقطة في الاتجاه الرأسي، ومن خلال تحويل طاقة الوضع الجاذبية إلى طاقة حركية، يتم تحقيق الغرض من اختبار التأثير على العينة.
الهيكل:
تتميز هذه المعدات، التي يشار إليها أيضًا باسم جهاز اختبار تأثير البندول منخفض الطاقة، بتصميم مثبت على الأرض لا يتطلب تثبيتًا ثابتًا. يوفر مثبت تركيب العينة إمكانية تعديل متعددة الاتجاهات، بما في ذلك التعديلات الرأسية والأفقية والعمق. بالإضافة إلى ذلك، يسمح بالدوران حول محور عمودي على لوحة التركيب والمحور الرأسي، مما يوفر خمس درجات من الحرية لتحديد المواقع بدقة.
تم تجهيز ذراع البندول بآلية زاوية تحرير قابلة للتعديل عبر نقطة الارتكاز، مما يتيح التأثيرات المستهدفة في مواقع مختلفة على مقدمة وجوانب العينة. يلبي هذا التصميم المرن بشكل كامل متطلبات اختبار التأثير لغالبية المنتجات المماثلة في الصناعة.
المعايير الفنية:
| الموديل | SN2507 |
| نطاق العينة القابل للتطبيق | لوحة التثبيت، تثبيت السكة، غاطس، قاطع الدائرة المثبت على اللوحة |
| رأس عنصر التأثير | بولي أميد R10، صلابة HR100 |
| كتلة عنصر التأثير (الكتلة المكافئة) | 150±1 جرام (200 جرام) |
| جودة دعامة التركيب | 10±1 كجم |
| أقواس التركيب | يمكن أن تدور ±90 درجة حول لوحة التركيب، يمكن للوحة التركيب أن تدور ±90 درجة حول المحور الرأسي، يمكن تعديل المحاور X و Y و Z الثلاثة |
| تنظيم الموضع | قوس X-100～100 مم، Y-100～100 مم، شوط Z-100～100 مم قابل للتعديل |
| البندول المتأرجح | بندول فولاذي بطول 1000±1 مم، وكتلة 100±1 جرام، وقطر خارجي للمادة 9 مم، وسمك جدار 0.5 مم |
| ارتفاع التأثير | 0-500 مم، عرض المقياس (تحويل الزاوية المقابلة) |
| لوحة تركيب قاطع الدائرة | 175*175*8 لوح مصفح |
| الأبعاد | 860 مم × 650 مم × 2000 مم |
| الوزن | حوالي 140 كجم |
