| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | Plywood Case |
| فترة التسليم: | 30 Days |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

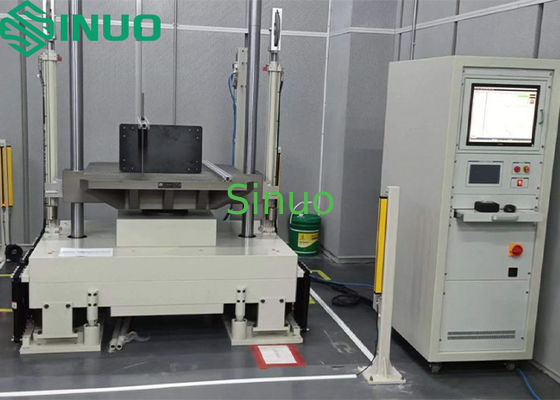

نظام اختبار الصدمة الميكانيكية للبطارية نصف الصينوس أسنان المنشار اختبارات الصدمة الموجة المربعة
المنتجأنامعلومات:
هذا الجهاز الميكانيكي اختبار الصدمات مناسب بشكل رئيسي لاختبارات مقاومة الصدمات في مجالات المنتجات الإلكترونية والطيران والفضاء وبناء السفن والقطاعات الدفاعية وقطع السيارات والنقل ، الخ.
من خلال اختيار مولدات أشكال الموجات المختلفة ، يمكن إجراء اختبارات الصدمة الموجة نصف الصينوسية أو بعد ذروة موجة الأسنان المنشارة أو الموجة المربعة.
يلبي النظام معايير الاختبار الصناعية مثل GB / T2423-2008 ، GJB150 ، IEC-68-2-27 ، ومعايير الموثوقية الصناعية الأمريكية مثل MIL-STD-202F و MIL-STD-810F و MIL-STD-883E.(ملاحظة: تشير معايير MIL إلى بروتوكولات الموثوقية المتبعة على نطاق واسع.
الرئيسي(ب)أداء:
1هذه المعدات تعتمد الرفع الهيدروليكي وفرامل زيت عالية الضغط وآلة الصدمة السقوط الحر.
2هذا المعدات تبني الضغط الغازي السائل وفرامل الاحتكاك القوية لمنع الفرامل الصدمة الثانوية.
3أداة قياس الصدمة: جمع البيانات القناة الواحدة. يمكن أن تؤدي في وقت واحد قياس بيانات التسارع، والتخزين، وطباعة التقرير، واستدعاء البيانات،إدارة قاعدة البيانات ووظائف أخرى من قناتين.
4هذه المعدات تعتمد وحدة المطاط لتوليد مجموعة واسعة من النبضات نصف الموجات السينية من أي وقت العمل.
5يمكن استخدام هذه المعدات لاختبار انخفاض معادل من صناديق التعبئة والتغليف.
المعلم التقني:
| المعلمات الرئيسية لجهاز الصدمة | |
| منصة عمل | 1000 × 1000 ملم |
| الحمولة القصوى | 200 كجم |
| التسارع القصوى |
نصف موجة الصين 10--400G موجة أسنان المنشار بعد الذروة: 15-100G (يجب شراؤها) الموجة الترافيزية: 15-60G (يجب شرائها) |
| مدة النبض |
نصف موجة الصين: 3-30 ms موجة أسنان المنشار بعد الذروة: 6-18 ميس (يجب شراء) الموجة التريبيزية: 6-30 ميس (يجب شراء) |
| تساهل التسارع | ≤ 10% |
| تغيير السرعة | ≤ 10% |
| نسبة الجانبية لسطح الطاولة | ≤ 10% |
| حجم المعدات | 1780 × 1470 × 2450 ملم |
| إجمالي حجم المعدات | 5500 كجم |
| نظام القياس | |
| قنوات الدخول | 2 قناة ، دعم الوصول المباشر لإشارات الجهد وإشارات IEPE |
| تواتر أخذ العينات | ما يصل إلى 1 ميغاهرتز |
| مدة النبض | 0.100 ثانية |
| الحد الأقصى للتسارع | 10000G |
| واجهة الاتصال | USB20 |
| نطاق الجهد | -10VPEAK~+10 VPEAK |
| المعايير المدعومة | المواصفات الوطنية والصناعية، المحددة من قبل المستخدم |
| نظام تشغيل | مايكروسوفت ويندوز |
| وظيفة التحليل | تحليل قياس الصدمة، تحليل طيف استجابة الصدمة، تحليل النبض، تحليل حدود الضرر من الصدمة، تشوه القوة المساعدة، حساب مجال وقت استجابة الصدمة، تحليل FFT، الخ. |
| مقياس تسارع النظام | |
| النموذج | C02A01 |
| وضع الخروج | نوع الشحنة |
| الحساسية | 3.93pC/g |
| نطاق التردد | 0.5 - 12 كيلو هرتز |
| نطاق التسارع | ±2500G |
| بيئة العمل | -40~+160 درجة مئوية |
| ملاحظات أخرى | |
| إمدادات الطاقة | 380 فولت AC3phase ± 10%5KVA |
| الهواء المضغوط | 0.5-0.8Mpa |
| الحرارة | NT1حرارة البحر |
| الرطوبة | 25°C<85RH٪ |
| السلامة |
متوسط معدل عدم وجود فشل ≥ 5000 ساعة. يتم استخدام مولد أشكال الموجات النصفية بشكل مستمر لمدة لا تقل عن 8000 مرة. فترة التخزين في بيئة نظيفة وذات درجة حرارة طبيعية لا تقل عن 5 سنوات. |
| المعايير المعمول بها | جي بي 24235(جي جي بي 150)18(جي جي بي 360)23،IEC68-2-27 ، MIL STD202F ، MIL-STD810B ، GB / T18287 ، الخ |
| معايير التحقق | JG541-2005 |
إدخال أداء المعدات:
1منصة عمل
تبني منصة عمل من سبيكة الألومنيوم المستوردة عالية القوة.
2آلية رفع
اعتمد نظام الرفع الهيدروليكي
3تحكم ارتفاع الرفع
يتم قياس ارتفاع الرفع بواسطة مجموعة مكيفات الكهرباء الضوئية المثبتة على القاعدة. قياس مكيفات الكهرباء الضوئية له مزايا الدقة العالية ،القدرة القوية على مكافحة التداخل والموثوقية العاليةيضمن تكرار الصدمة
4نظام الفرامل
يتبنى الفرامل الروائية. الفرامل القوية الاحتكاكية ووظيفة الفرامل المضادة للصدمات الثانوية يمكن أن الفرامل بسرعة وموثوقية. منع الارتداد الثانوي.
5نظام عازل
يتكون من قاعدة، ومدمر، ووسادة هوائية. يمكن لنظام تقليل الاهتزاز أن يقلل من قوة الصدمة المنقولة من منصة العمل إلى الأرض.
6مولد أشكال الموجات
نصف موجة السينوس: إدراك عرض نبضات النبضات المختلفة 1-30ms
موجة مربعة: تتكون من اسطوانة خاصة وصمام تنظيم الضغط.
بعد ذروة الموجة: تتكون من قالب خاص، فرن وكتلة الرصاص.
7جهاز الأمان
مفتاح التوقف الطارئ: يقطع الدائرة في حالات الطوارئ مثل فصل القسري لحام الاتصال لآلية العمل.
خصائص نظام القياس:
تتوافق مع MIL-STD-810 ، GJB-150-18-86 ، IEC68-2-27
تردد أخذ العينات الأقصى يصل إلى 1MHz
تسارع الاختبار الأقصى 100000 جنيه
الحد الأدنى لسرعة نبض الاختبار 0.1ms
تسجيل وتشغيل أشكال الموجات متعددة الأشكال
دعم التشغيل الداخلي والخارجي
تحليلFالتطهير:
1. شكل موجة الصدمة التقاط عابر
التقاط العابر يساعدك على الحصول على نبضات واحدة أو متعددة. النظام يحلل تلقائيًا قيمة الذروة وعرض النبض وتغير السرعة ومؤشر إصابة الرأس HIC وبيانات أخرى من نبضات الصدمة.يطابق تلقائيًا شكل موجة النبض الملتقط إلى شكل الموجة المثالي ومقارنة الانحراف بين الاثنين.
2تحليل طيف استجابة الصدمة
تحليل طيف استجابة الصدمة يمكن أن يقيّم الأضرار المحتملة الناجمة عن الاصطدام. توفير أساس لتصميم مقاومة الاصطدام للمنتجات.يقوم النظام بتحليل SRS لكل نبضة صدمة ويقارن الانحراف بين SRS الفعلي و SRS المستهدف.
3تحليلات أخرى
تحليل تشوه القوة، وإظهار استجابة الصدمة، وتحليل صدمة الدوران وغيرها من التحليلات الضرورية في اختبارات الصدمة. تحليل تشوه القوة يحسب ذروة القوة، ذروة التشوه،الطاقة، والكفاءة، وما إلى ذلك التي تولدها النبض. يقدم عرض استجابة الصدمة أدوات لتعلم طيف استجابة الصدمة.يستخدم تحليل صدمة الدوران لآلات الصدمة الدوارة أو أحداث التحكم الدوارة الأخرىيتم حساب الإشارة عن طريق قياس التسارع المحوري.
