| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | Plywood Case |
| فترة التسليم: | 30 Days |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 20 sets per month |

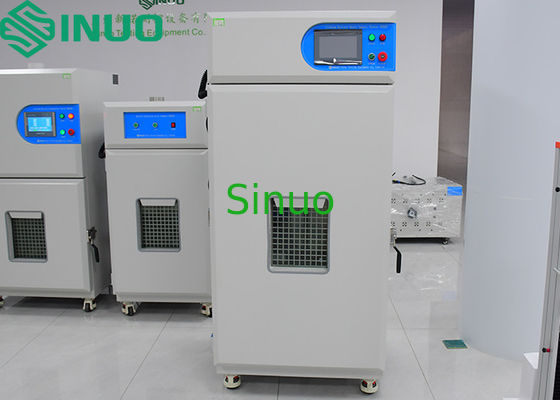

بطارية عالية الأمان وآلة اختبار الأثر الثقيل ووزن الأثر 9.1 كجم UN38.3
معلومات عن المنتج:
تم تصميم هذه المعدات لتقييم أداء سلامة بطاريات ليثيوم أيون من خلال محاكاة التأثيرات الميكانيكية في ظل ظروف مختلفة من الكتلة والارتفاع ومنطقة الاتصال.يضمن الاختبار أنه في سيناريوهات الأثر المحددة بشكل قياسيالبطارية لا تحترق أو تنفجر
مبدأ الاختبار:
يتم وضع عينة اختبار على سطح مسطح مع قضيب قطره 15.8 ملم موضع أفقيا عبر المركز. يتم إسقاط وزن 9.1 ± 0.1 كجم من ارتفاع 610 ± 25 ملم مباشرة على القضيب.يتم مراقبة العينة لمدة ست ساعات بعد التأثيركل عينة تستخدم مرة واحدة فقط.
معايير القبول: لا يجوز أن تشتعل البطارية أو تنفجر.
المعلمات التقنية:
| انخفاض الوزن | 9.1±0.1kg |
| ارتفاع السقوط | 1 ‰ 1000 ملم (سقوط حر موجه عموديًا) |
| دقة العرض | ≤ 1 ملم |
| دقة الارتفاع | ± 3 ملم |
| وضع العرض | الشاشة الملموسة |
| قطر الشريط الأفقي | 15.8±0.2 ملم (يتم وضع هذا القضيب الفولاذي عمودياً في وسط البطارية، ويقع جسم ثقيل على القضيب الفولاذي، ويظل القضيب الفولاذي موازياً للسطح السفلي للبطارية المربعة؛) |
| مساحة الاختبار | W300 X D500 X H1000mm |
| مادة الصندوق الداخلي | SUS 201# الفولاذ المقاوم للصدأ (سمك 1.2mm ، سمك الإجمالي للتعزيز والصندوق الخارجي هو 80mm) |
| مادة الصندوق الخارجي | خبز الصفائح المختلطة الباردة (بعمق 1.5 ملم) |
| فتحة التنفيس | 150 ملم، تقع فوق الجزء الخلفي من الصندوق |
| نافذة المراقبة | باب واحد، نافذة مراقبة مفتوحة، قفل باب مقبض بارد |
| حجم النافذة | الزجاج المقاوم للانفجار المقاوم للإنفجار 300*300*10 ملم سميكة) |
| آلية الرفع | الرفع الكهربائي |
| أسطح الاصطدام | صفيحة فولاذية (أعلى وأسفل) |
| أبعاد الجهاز | W750XD700XH1600 مم |
| القوة | التيار المتردد 220 فولت، 500 واط |
| الوزن | حوالي 200 كجم |
غيرها:
|
الإضاءة
|
تم تصميم غرفة الاختبار بإضاءة LED عالية السطوع ، مما يسهل رؤية حالة الاختبار داخل غرفة الاختبار
|
|
جهاز تخفيف الضغط المقاوم للانفجار
|
يحتوي على وظيفة تخفيف الضغط المقناطيسية ضد الانفجار. أي أن الصندوق الوقائي يمتص الباب تخفيف الضغط تلقائيًا (المواصفات: 200 × 200 مم) بعد أن يصيبها موجة صدمة.عندما يضرب تدفق الهواء القوي، باب تخفيف الضغط يفتح ويغلق تلقائيًا لتقليل تأثير الانفجار.
|
|
مخرج الدخان
|
مروحة إخراج الدخان، قطر منفذ الإخراج 100mm
|
|
جهاز الحماية
|
مفتاح الحماية الحد، خطاف السلامة (تقع في الصدمة الصفيحة العليا الشعاع العرضي، يلعب دور حماية السلامة)
|
|
المراقبة
|
تم تجهيز منطقة الاختبار بنظام مراقبة فيديو عالي الوضوح. يمكن التحكم به عن بعد لضمان دقة البيانات. الصورة واضحة ، مع بكسل ≥ 4 مليون بكسل.جهاز التخزين مجهز بقرص صلب 1T + شاشة لينوفو.
|
|
واجهة الشاشة اللمسية
|
|
| موقع التثبيت |
الأرض مسطحة ومتنفسة جيداً لا يوجد اهتزاز قوي حول المعدات لا يوجد مجال كهرومغناطيسي قوي حول المعدات لا توجد مواد قابلة للاشتعال والانفجار والآبار حول المعدات يجب ترك مساحة مناسبة للاستخدام والصيانة حول المعدات ، كما هو موضح في الشكل التالي:
|
| ظروف إمدادات الطاقة |
مصدر الطاقة: AC220V أحادية المرحلة سلكين + سلك الأرض الوقائي نطاق تقلبات الجهد: AC (220±20) V نطاق تقلبات التردد: (50±0.5) هرتز قدرة الطاقة: حوالي 500 واط الحد الأقصى للتيار: 3A مفتاح الطاقة: 5A |
خصائص المعدات:
1الوزن القياسي هو 9.1Kg والقطر هو 15.8mm (التي يمكن أن تلبي معايير مختلفة في نفس الوقت).
2. يعرض المشفر الارتفاع. التحكم الذكي قابل للتعديل من 0 إلى 1000 ملم (مريحة جدا للعملاء لاستخدامها).
3تصميم العمودين يسمح للوزن بالوقوع بحرية ويمنع بشكل فعال مشاكل السلامة.
4يقع وزن 9.1 كجم أو 10 كجم من ارتفاع معين (610 ملم أو 1000 ملم) على العينة ، دون تحيز ، لمنع الاصطدام الثانوي لسطح البطارية.
5مجهزة بمنافذ التنفيس (لتسهيل على العملاء لتفريغ الدخان الناتج أثناء اختبار البطارية خارج غرفة الاختبار).
6نافذة زجاجية مضادة للانفجار مزدوجة الطبقة
