| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

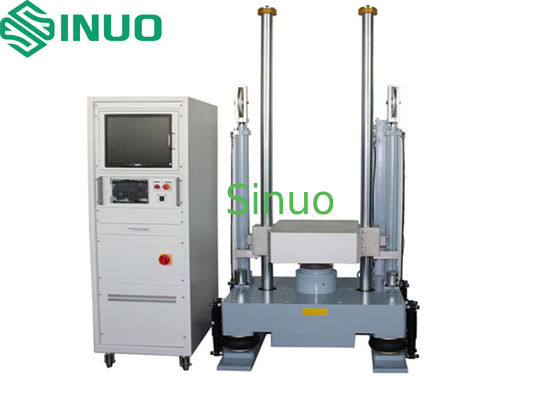

نظام الاختبار الهيدروليكي الرأسي للصدمات مع مولد موجة نصف الجانب
المنتجأنامعلومات:
هذه الآلة مناسبة بشكل رئيسي لاختبارات الصدمات في مجالات المنتجات الإلكترونية والطيران والفضاء والسفن والصناعة العسكرية وقطع غيار السيارات والنقل ، إلخ.عن طريق اختيار مولدات أشكال الموجات المختلفة، يمكن إجراء اختبارات الصدمة مثل موجة نصف الصينوس، موجة بعد ذروة أسنان المنشار أو موجة مربعة.
المعدات تلبي مواصفات الاختبار من MIL-STD-202F ، IEC-68-2-27 ، MIL-STD-810F ، MIL-STD-883E ، الخ.
المتطلبات البيئية:
1درجة الحرارة في الموقع: 5°C~+28°C (متوسط درجة الحرارة خلال 24 ساعة ≤28°C)
2الرطوبة النسبية: ≤ 85% RH
3مصدر الهواء: 0.5-0.8MPa
4ظروف إمدادات الطاقة: ثلاثي المراحل خمسة أسلاك
5نطاق الجهد: AC380V
6نطاق تقلبات التردد المسموح به: (50±0.5) هرتز.
7مقاومة الأرض للأسلاك الوقائية أقل من 4Ω.
8يطلب من المستخدم تكوين مفتاح هواء أو طاقة من السعة المقابلة للمعدات في موقع التثبيت ، ويجب استخدام هذا المفتاح بشكل مستقل لهذه المعدات.
المعلم التقني:
| منصة العمل | 1000 × 1000 ملم |
| مادة سطح العمل | سبيكة الألومنيوم عالية الجودة المستوردة عالية القوة |
| الحمولة القصوى | 200 كجم |
| تسارع ذروة نصف الجانب | 15 ¢ 300 غرام |
| مدة النبضات النصفية | 3.530 ثانية |
| طريقة الرفع | رفع هيدروليكي |
| حجم الجهاز | حوالي 2150 × 1450 × 2250 ملم |
| مجموع المعدات | حوالي 3000 كجم |
| نظام القياس | |
| قنوات الإدخال | قنوات 2 |
| تواتر أخذ العينات | 192 كيلو هرتز |
| نموذج الإدخال | الجهد، الشحن |
| نطاق الجهد | -10 فولت -+10 فولت |
| طريقة الارتباط | AC،DC،ICP |
| شكل موجة الصدمة | نصف السينس |
| واجهة الاتصال | USB20 |
| المعايير المدعومة | المعيار الوطني، المعيار العسكري الوطني، المعيار العسكري الأمريكي، المعيار المحدد للمستخدم |
| نظام تشغيل | مايكروسوفت ويندوز 7/10 |
| مقياس تسريع النظام | |
| العلامة التجارية | الـ YMC |
| طريقة الإخراج | نوع الشحنة |
| الحساسية | 3.93pC/g |
| نطاق التردد | 0.5 ∙ 12 كيلو هرتز |
| نطاق التسارع | ±2500G |
| بيئة العمل | -40~+160 درجة مئوية |
| غيرها | |
| إمدادات الطاقة | 380 فولت من مرحلة واحدة ± 10% |
| الهواء المضغوط | 0.5 ∙0.8Mpa |
| الحرارة | NT1حرارة البحر |
| الرطوبة | 25°C<85RH٪ |
أداة الصدمة المقدمة:
1منصة العمل: يتم اعتماد منصة عمل من سبائك الألومنيوم المستوردة عالية القوة.
2آلية الرفع: الهيدروليكية رفع الاسطوانة وانخفاضها.
3التحكم في ارتفاع الرفع: يتم قياس ارتفاع الرفع بواسطة مجموعة مكيف الكهربائي الضوئي المثبتة على القاعدة. قياس مكيف الكهربائي الضوئي له دقة عالية،قدرة قوية على مكافحة التداخل، والموثوقية العالية، ويضمن تكرار الصدمة.
4. نظام الفرامل: الفرامل الهوائية الفرامل الاحتكاك القوي وظيفة الفرامل المضادة للصدمات الثانوية تم تبنيها لمنع الارتداد الثانوي
5نظام العازل: يقلل بفعالية من قوة الصدمة من اختبار الصدمة على الأرض ، ويتم تصميم نظام عازل ذاتي ، والذي يتكون من قاعدة ، ومدفئ ، ووسادة الهواء.
قائمة التكوينات الرئيسية:
| لا.. | الاسم | كمية السنوات |
| 1 | جسد طاولة الصدمات | 1SET |
| 2 | مولد موجات نصف الصينية (شعر) | 1SET |
| 3 | نظام مصدر هيدروليكي | 1SET |
| 4 | جهاز استشعار | 1SET |
| 5 | مكبر الشحن | 1SET |
| 6 | جهاز التحكم | 1SET |
| 7 | برامج القياس والتحكم | 1SET |
| 8 | حاسوب صناعي احترافي | 1SET |
