| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 5 مجموعات شهريا |

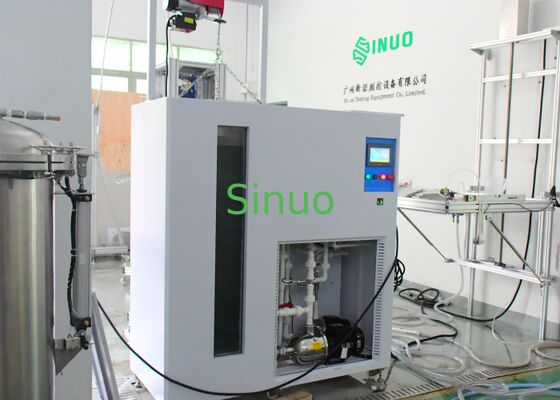

الSN4418 نظام اختبار درجة الماء المتكامل IPX1 ~ 8يتوافق تماما معإيك 60529:2013وIEC60335-1 البند 15المعايير الدولية. إنه يدمج وظائف التنقيط العمودي والأنبوب المتأرجح وفوهة الرش ورذاذ الخرطوم والغمر والغمر العميق لإجراء اختبارات أداء مقاومة للماء IPX1/2/3/4/5/6/7/8 كاملة في جهاز واحد. يستخدم على نطاق واسع لاختبار مقاومة الماء، شهادة درجة مقاومة للماء، التحقق من الموثوقيةمن الإلكترونيات والمصابيح والأجهزة الخارجية وقطع غيار السيارات والمعدات الأمنية والمزيد.
| لا. | اسم | رمز IP | ملاحظة |
|---|---|---|---|
| 1 | جهاز اختبار تنقيط المطر العمودي | IPX1~2 | منطقة التنقيط: 1000 مم × 1000 مم |
| 2 | جهاز اختبار الأنابيب المتذبذبة | IPX3~4 | أنابيب الفولاذ المقاوم للصدأ R200~R1600mm |
| 3 | فوهة الرش | IPX3~4 | رذاذ مساعد محمول باليد |
| 4 | فوهة خرطوم | IPX5~6 | اختبار رذاذ الماء عالي الضغط |
| 5 | غرفة غمر متكاملة وخزان مياه وخزانة تحكم | IPX7 | الحجم الداخلي: 650×600×1500 مم |
| 6 | خزان الغمر العميق | IPX8 | وعاء ضغط φ600×1000mm |
| 7 | القرص الدوار | ملحق IPX1~6 | φ600 ملم، قابلة للإمالة 0°/15° |
| طلب | ينطبق على إجراء اختبار IPX1 وIPX2. |
| منطقة المطر | 1000 مم × 1000 مم |
| مادة الخزان | الفولاذ المقاوم للصدأ |
| فتحة نازف | ￠0.4 ملم |
| مسافة الثقب | 20 ملم |
| تدفق الأمطار | 1 مم/دقيقة، 3 مم/دقيقة، معلمات مجموعة المستخدم (الخطأ: + 0.5 مم/دقيقة). |
| ارتفاع تساقط الماء | 200 مم (يتم التحكم فيه تلقائيًا بواسطة معدات الاختبار) |
| وقت الاختبار | 10 دقائق، يمكن ضبطها حسب الحاجة |
| استنزاف | تفريغ مياه الخزان تلقائيًا بعد الانتهاء من الاختبار |
| مادة الجسم | سبائك الألومنيوم الصناعية |
| الأبعاد (طول × عمق × ارتفاع) | 1100X1200X2800mm |
| هيكل الآلة | جدار جبل |
| ضاغط الهواء | ضاغط هواء صامت |
| لا. | غرض | حدود |
|---|---|---|
| 1 | إمدادات المياه | معدل تدفق المياه >10 لتر/دقيقة±5% ماء نظيف بدون تضمين. هذا الجهاز مزود بوحدة تنقية المياه النظيفة |
| 2 | حجم الأنبوب المتذبذب | القياسية تأتي مع R200mm، R400mm، R600mm، R800mm، R1000mm R1200mm، R1400mm، R1600mm أنابيب تتأرجح، مصنوعة من الفولاذ المقاوم للصدأ |
| 3 | ثقب الإبرة | Φ0.4mm |
| 4 | زاوية متضمنة من فتحتين | IPX3:120 درجة؛ IPX4:180 درجة |
| 5 | زاوية تأرجح الأنبوب المتأرجح | الأعلى. يمكن ضبط ±175 درجة مسبقًا (ملاحظة: يتطلب المعيار IPX3:120°؛ IPX4:360°، ولكن نظرًا لوجود قرص دوار أسفل الأنبوب المتأرجح أثناء الاختبار، لذلك لا يمكن تحقيق 360 درجة أثناء الاختبار الفعلي، إذا لم يكن هناك قرص دوار، فيمكن تحقيق 360 درجة) |
| 6 | سرعة التأرجح | IPX3: 4 ثوانٍ/الوقت (2×120 درجة)؛ IPX4: 12 ثانية/الوقت (2×360 درجة)؛ |
| 7 | تدفق المياه | يمكن ضبطه وفقًا لحجم البندول وعدد فتحات الدبوس (0.07 لتر/دقيقة لكل ثقب) |
| 8 | وقت الاختبار | 0.01S ~ 99 ساعة 59 دقيقة، يمكن ضبطها مسبقًا |
| 9 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| 10 | متطلبات الموقع | غرفة اختبار IP مقاومة للماء مخصصة، يجب أن تكون الأرض مسطحة مع إضاءة 10A مفتاح تسرب مقاوم للماء (أو مقبس) يستخدم للمعدات. مع وظيفة جيدة للتدفق والصرف. التثبيت الأرضي |
| 11 | المنطقة | وفقا للأنبوب المتأرجح المختار |
| لا. | غرض | المعلمة |
|---|---|---|
| 1 | إمدادات المياه | معدل تدفق المياه هو 50 إلى 150 كيلو باسكال من الماء النظيف بدون تضمين. |
| 2 | معلمات فوهة الرش | القطر الخارجي: Ф102mm القطر الكروي: SФ75.5mm هناك فتحة وسطية ويوجد 24 فتحة في الدائرة الداخلية للفتحات التي تبلغ الزاوية المتضمنة فيها 30 درجة. يوجد في الدائرة الخارجية للفتحات 96 فتحة تبلغ الزاوية المتضمنة فيها 15 درجة. إجمالي 121 فتحة. قطر الثقب: Ф0.5mm وهي مصنوعة من النحاس. |
| 3 | تدفق المياه | 10 لتر / دقيقة ± 5٪، قابل للتعديل بواسطة مقياس التدفق (لم يتم تضمين مقياس التدفق في هذا العنصر، اختياري) |
| 4 | نطاق قياس الضغط | 0 ~ 0.4 ميجا باسكال |
| 5 | يربك | قابل للإزالة |
| 6 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| 7 | متطلبات الموقع | غرفة اختبار IP مقاومة للماء مخصصة، يجب أن تكون الأرض مسطحة مع إضاءة مع وظيفة جيدة للتدفق والصرف. |
| لا. | غرض | IPX5 | IPX6 |
|---|---|---|---|
| 1 | إمدادات المياه | معدل تدفق المياه > 12.5 لتر/دقيقة±5% ماء نظيف بدون تضمين. ويمكن تحقيق ذلك عن طريق خزان المياه الفولاذي المقاوم للصدأ والمعدات المضغوطة | معدل تدفق المياه >100 لتر/دقيقة±5% ماء نظيف بدون تضمين. ويمكن تحقيق ذلك عن طريق خزان المياه الفولاذي المقاوم للصدأ والمعدات المضغوطة |
| 2 | قطر الفوهة | Ф6.3mm | Ф12.5mm |
| 3 | تدفق المياه | 12.5 ± 0.625 لتر / دقيقة، مقياس التدفق قابل للتعديل | 100 ± 5 لتر / دقيقة، مقياس التدفق قابل للتعديل |
| 4 | المسافة من فوهة النفاثة إلى العلبة | 2.5 ~ 3 م | 2.5 ~ 3 م |
| 5 | وقت الاختبار | لا تقل عن 1 دقيقة/م² (لا تقل عن 3 دقائق) | لا تقل عن 1 دقيقة/م² (لا تقل عن 3 دقائق) |
| 6 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال | 0 ~ 0.25 ميجا باسكال |
| 7 | متطلبات الموقع | غرفة اختبار مقاومة للماء IP مخصصة يزيد عرضها عن 3 أمتار، مع وظيفة جيدة للتدفق والصرف. | غرفة اختبار مقاومة للماء IP مخصصة يزيد عرضها عن 3 أمتار، مع وظيفة جيدة للتدفق والصرف. |
| غرض | المعلمة |
| حجم الغرفة الداخلية | 650 مم × 600 مم × 1500 مم |
| حجم خزان المياه | تقريبا. 500 لتر |
| التحكم في درجة الحرارة | درجة حرارة الغرفة ~ 65 درجة مئوية (±3 درجة مئوية، PID) |
| مسافة الرفع | 0 ~ 1200 ملم |
| سعة التحميل | 100 كجم |
| المراقب المالي | ميتسوبيشي PLC + شاشة لمس 7 بوصة |
| قوة | تيار متردد ثلاثي الطور 380 فولت، 50 هرتز |
| أبعاد | 1400×750×1600 ملم |
| غرض | المعلمة |
| حجم الخزان | φ600 مم × 1000 مم |
| نطاق الضغط | 0 ~ 5bar (قابل للتخصيص) |
| مقياس الضغط | 0 ~ 6 بار، 0.25 فئة |
| وقت الاختبار | 0 ~ 99 دقيقة |
| أقصى ضغط | 5bar |
| اتصال | 3/4 خرطوم فولاذي عالي الضغط |
| غرض | المعلمة |
| القطر | φ600 ملم |
| سرعة | 1 دورة في الدقيقة |
| زاوية الميل | 0°، 15° |
| تناوب | 90 درجة / مستمر |
| مادة | سبائك الألومنيوم الصناعية |
| أبعاد | 800 × 800 × 250 ملم |
