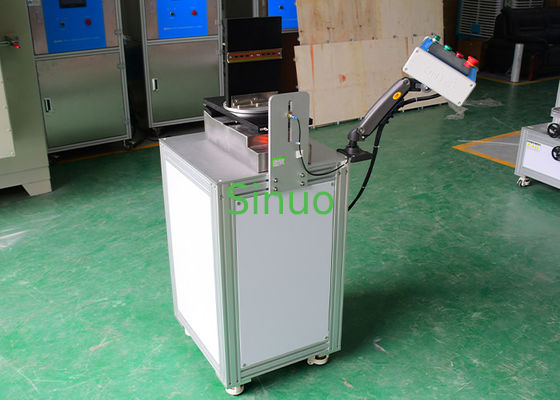

آلة اختبار الصدمات الميكانيكية لـ RCBO IEC60898-1 بارتفاع 40 مم
| Applied Standard: | إيك 60898-1 | Load Output: | 0-999999 ثانية |
| Coil Spring: | معامل مرن 25n/مم | Turntable Angle: | يمكن أن يكون دوران 4-90 درجة ثابتة |
| Drop Height: | 40 ملم | Test Station: | العازب |
| High Light: | خدمات الاختبار الكهرومغناطيسي,مختبر اختبار emc |
||
آلة اختبار الصدمات الميكانيكية RCBO IEC60898-1 بارتفاع 40 مم
المعايير والمعلومات:
يتوافق جهاز الاختبار مع المتطلبات القياسية للمعيار IEC 60898-1:2015 ملحقات كهربائية - قواطع الدائرة للحماية من التيار الزائد للمنازل والتركيبات المماثلة - الجزء 1: قواطع الدائرة للتشغيل بالتيار المتردد.
يعمل الاختبار باستخدام آلية كام مدفوعة بمحرك لرفع لوحة التركيب التي تحمل قاطع الدائرة، والتي يتم إطلاقها بعد ذلك لتسقط بحرية على لوحة توقف معدنية مجهزة بنابض لولبي (معامل مرونة: 25 نيوتن/مم) لامتصاص التأثير. تتكرر هذه العملية 50 مرة على التوالي. ثم يتم تدوير العينة 90 درجة باستخدام منصة دوارة، وتتكرر الإجراءات في كل من الاتجاهات الثلاثة المتبقية، مما يكمل ما مجموعه 200 دورة تأثير لتقييم المتانة الميكانيكية بالكامل.
الميزات:
-
نظام تحكم ذكي يعتمد على PLC مع واجهة شاشة تعمل باللمس ومحرك سيرفو للتشغيل عالي الدقة.
-
يتم تحديد ارتفاع السقوط بدقة عن طريق المسافة اللامركزية للكام، مما يضمن نتائج متسقة وقابلة للتكرار.
-
يستخدم نابضًا لولبيًا مخصصًا من Yiheda بمعامل مرونة محدد لتحقيق الأداء الأمثل.
-
تدعم المنصة الدوارة أربع دورات بزيادات 90 درجة، مما يتيح اختبار تأثير متعدد الاتجاهات الشامل لقواطع الدائرة لمحاكاة سيناريوهات الاستخدام في العالم الحقيقي.
المعايير الفنية:
| الموديل | SN2506 |
| محطة الاختبار | فردي |
| طريقة التحكم الكهربائي | تحكم متكامل ذكي PLC، تشغيل واجهة لمس بين الإنسان والآلة |
| وضع القيادة | آلية كام مدفوعة بمحرك |
| النابض اللولبي | معامل المرونة 25 نيوتن/مم |
| القاعدة أ، المنصة ب، اللوح ج | خشب صلب، مطلي باللون الأسود |
| ارتفاع السقوط | 40 ملم |
| القرص الدوار | يمكن أن يكون دوران 4-90 درجة ثابتًا |
| الأوزان | 100 جرام * 10 قطع، 150 جرام * 5 قطع، 200 جرام * 5 قطع |
| عدد الاختبارات | 0-999999 مرة، إعداد مسبق على الشاشة التي تعمل باللمس |
| إخراج الحمل | 0-999999 ثانية، إعداد مسبق على الشاشة التي تعمل باللمس |
| الأبعاد | 900 مم × 600 مم × 1350 مم |
| الوزن | حوالي 110 كجم |
| مصدر الطاقة | AC380V±10% 50Hz، 1kVA |
