| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | L / C ، T / T ، ويسترن يونيون ، MoneyGram |
| القدرة على التوريد: | 10 مجموعة شهريا |

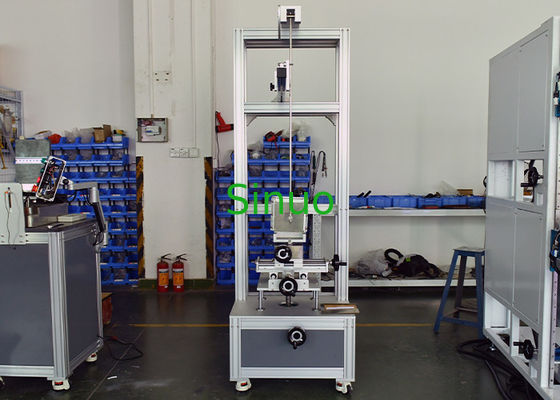

قواطع الدائرة الكهربائية IEC 61009-1، آلة اختبار الصدمات الميكانيكية 500 مم
تكوين النظام:
يتوافق جهاز الاختبار مع المتطلبات القياسية لـ IEC 61009-1:2012، IEC60898-1:2015 البند 9.13، إلخ.
يستخدم لمقابس التبديل، وصناديق التركيب المثبتة على السطح، والموصلات، وقواطع الدائرة الكهربائية ذات الغلاف المصبوب AC، وما إلى ذلك، للتحقق من مقاومة الصدمات للأجزاء المكشوفة التي قد تتعرض لصدمات ميكانيكية أثناء الاستخدام العادي.
مبدأ الاختبار: وفقًا للاختبار Eha: البندول، يتم تحرير عنصر الصدمة بحرية على ارتفاع معين من خلال بندول بطول 1 متر، ويضرب العينة عند أدنى نقطة في الاتجاه الرأسي، ومن خلال تحويل طاقة الوضع الجاذبية إلى طاقة حركية، يتم تحقيق الغرض من اختبار الصدمات على العينة.
الميزات: يعتمد هذا الجهاز، المعروف أيضًا باسم جهاز اختبار الصدمات بالبندول منخفض الطاقة، هيكلًا قائمًا على الأرض ولا يحتاج إلى التثبيت. يمكن تعديل كتيفة تثبيت العينة لأعلى ولأسفل، ويسارًا ويمينًا، وإلى الأمام والخلف. في الوقت نفسه، يمكن تعديلها حول المحور العمودي على لوحة التثبيت ويمكن للوحة التثبيت أن تدور حول المحور الرأسي، بإجمالي wuzhou2 قابل للتعديل. يمكن لقضيب التأرجح ضبط زاوية التحرير من خلال المحور، وذلك لتحقيق التأثير على المواقع المختلفة للجزء الأمامي والجانبي من العينة، وتغطية متطلبات اختبار الصدمات لمعظم المنتجات المماثلة.
المعلمات الفنية:
| الموديل | SN2507 |
| نطاق العينة القابل للتطبيق | لوحة التثبيت، تثبيت السكة، غاطس، قاطع الدائرة الكهربائية المثبت على اللوحة |
| رأس عنصر الصدمة | بولي أميد R10، صلابة HR100 |
| كتلة عنصر الصدمة (الكتلة المكافئة) | 150±1 جرام (200 جرام) |
| جودة كتيفة التثبيت | 10±1 كجم |
| كتائف التثبيت | يمكن أن تدور ±90 درجة حول لوحة التثبيت، ويمكن للوحة التثبيت أن تدور ±90 درجة حول المحور الرأسي، ويمكن تعديل المحاور X و Y و Z الثلاثة |
| تنظيم الموضع | كتيفة X-100～100 مم، Y-100～100 مم، Z-100～100 مم شوط قابل للتعديل |
| البندول المتأرجح | بندول فولاذي بطول 1000±1 مم، وكتلة 100±1 جرام، وقطر خارجي للمادة 9 مم، وسمك جدار 0.5 مم |
| ارتفاع السقوط | 0-500 مم، عرض المقياس (تحويل الزاوية المقابلة) |
| لوحة تركيب قاطع الدائرة الكهربائية | 175*175*8 لوح مصفح |
| جهاز تثبيت العينة |
جهاز تثبيت قاطع الدائرة الكهربائية غير المغلق
مشابك تثبيت قاطع الدائرة الكهربائية المثبتة على اللوحة
|
| الأبعاد | 860 مم × 650 مم × 2000 مم |
| الوزن | حوالي 140 كجم |
| الطاقة /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| الكتلة المكافئة / كجم | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط ±1% مم | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| ملاحظة 1، انظر الملاحظة 3.2.2؛ ملاحظة 2، وحدة الطاقة لهذا الجزء من الجول (J) مشتقة من تسارع الجاذبية القياسي (g)، القيمة الكاملة لـ g مستديرة: 10 م / ث 2. | |||||||||||||||
عرض التفاصيل:
|
|
