| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | الخشب الرقائقي |
| فترة التسليم: | 2 أشهر |
| طريقة الدفع او السداد: | L / C ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 5 مجموعات شهريا |

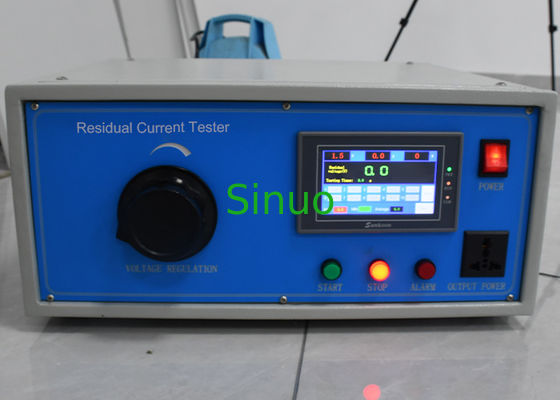

جهاز اختبار خصائص عمل واقي التيار المتبقي IEC 61009-1
نظرة عامة على النظام:
يتوافق جهاز الاختبار مع المتطلبات القياسية لـ IEC 61009-1:2012 و IEC 60898-1:2015 و IEC 61008-1:2010 وما إلى ذلك.
يُستخدم للتحقق التلقائي من خصائص تشغيل قواطع الدائرة الكهربائية الصغيرة للتسرب، والتحقق من أداء السلامة لقواطع الدائرة الكهربائية. تعتمد الأداة معالج ARM-7 عالي السرعة كنواة لها، ومجهزة بمحول A/D عالي السرعة للقيمة الفعلية الحقيقية، ومولد إشارة جيبية DSS ومضخم طاقة مع تتبع التيار الكهربائي، وتخرج الأداة التيار تلقائيًا، ويمكنها إجراء اختبارات مثل تيار التشغيل ووقت التشغيل وما إلى ذلك.
الميزات:
➢ تحويل AD عالي السرعة وعالي الدقة 24 بت للقيمة الفعلية RMS الحقيقية، وأخذ عينات دقيقة لتيار وجهد التشغيل
➢ معالج عالي السرعة لأخذ عينات دقيقة لوقت التشغيل
➢ دعم بروتوكول الاتصال القياسي Modbus-RTU
➢ دعم الاختيار السريع لتيار التشغيل للمنتجات التقليدية والإعداد المنفصل لتيار التشغيل للمنتجات غير التقليدية
➢ معالج مدمج 32 بت، ومعالجة عالية السرعة لكمية كبيرة من بيانات الاتصال
➢ واجهة اتصال تسلسلي غير متزامن كاملة السرعة RS232/485، يمكن أن تصل أقصى معدل للبث إلى 115200bps
➢ عزل الحماية لإشارات الإدخال والإخراج، والعمل الآمن
➢ تصميم برنامج ومراقبة الأجهزة WDT لضمان استقرار النظام
➢ يتم تخزين معلمات التكوين في ذاكرة الفلاش، والتي لن تفقد عند انقطاع التيار الكهربائي، وسيتم تخزينها بشكل دائم
➢ تصميم مضاد للتشويش للبرامج والأجهزة، يمكن أن يتكيف مع المناسبات ذات البيئة الكهرومغناطيسية القاسية
المعايير الفنية:
| الموديل | SN2502 |
| منصة الكشف | الجهاز مزود بمجموعة من واجهة اختبار قاطع الدائرة الكهربائية للحماية من التسرب ثلاثي الأطوار. يعتمد قاطع الدائرة الكهربائية للحماية من التسرب الأسلاك اليدوية، ويمكن اختبار محطة الكشف بشكل مستقل. |
| استهلاك الطاقة أثناء التشغيل | بحد أقصى 500 واط |
| دقة الجهد والتيار | الفئة 1؛ دقة التيار 0.1mA؛ دقة الجهد 0.1V |
| نطاق خرج التيار | تيار متردد: 5~2000mA |
| جهد الخرج | 0~250V |
| دقة التوقيت | 5mS، دقة 1mS |
| اختيار الطور من النوع A | 0 درجة (2000mA)، 90 درجة (2000mA)، 135 درجة (30mA) |
| المؤشر | يستخدم مفتاح الطاقة الخاص بالجهاز مفتاحًا ذاتي القفل مع ضوء مؤشر، ويضيء الضوء الموجود على المفتاح عند تشغيل المفتاح. يوجد ضوء مؤشر التشغيل على لوحة الجهاز، ويضيء ضوء المؤشر عند تشغيل الجهاز |
| الأبعاد | 430mm×370mm×280mm |
| الوزن | حوالي 30 كجم |
|
|
