معالج التيار المتبقي لقطع الدوائر 500A

معالج التيار المتبقي لقطع الدوائر 500A

لمحة عامة عن المعدات:

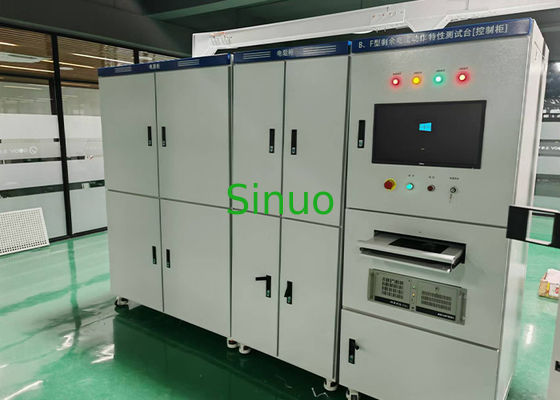

1. خزانة التحكم في التسرب:
يتكون خزانة التحكم في التسرب بشكل رئيسي من ثلاثة اختبارات تسرب (S1 تسرب مغلق ، B نوع 10A تسرب ، و 500A تسرب) جنبا إلى جنب مع دوائر التحكم.
يدعم الاختبار الشامل لجميع أنواع مفاصلات التيار المتبقي (RCCBs) المستخدمة حاليًا ، بما في ذلك:

• نوع التيار المتردد(50 هرتز موجة الصينوس AC)
• نوع(50 هرتز موجة الصينوس AC + DC النبض)
• النوع F(تردد متغير AC وموجات مركبة)
• النوع B(نوع جميع الوظائف)

وهي قادرة على توليد واختبار أشكال مختلفة من التيارات المتبقية، مثل:

• التيارات المتغيرة المتبقية الصينية في ترددات 150 هرتز، 400 هرتز، 1000 هرتز وأقل
• التيار المتردد المتبقي مع التيار المتردد المتردد السلس
• التيار المتردد المتردد المتداخل مع التيار المتردد المتردد السلس
• التيار المتردد المتردد النابض النابض النابض النابض الناتج عن دوائر مُستقيمات ثنائية أو متعددة المراحل
• التيار المتردد المتردد المتبقي

2نظام التحكم الآلي:
يتكون نظام التحكم الآلي في المقام الأول من:

• حاسوب صناعي من شركة Advantech (i7 CPU، 8G RAM)
• 21شاشة LCD من 5 بوصات
• واجهة HMI للوحة اللمس MCGS
• وحدات اكتساب المعلمات الكهربائية من Qingzhi
• أومرون PLC
• مكونات تحكم مختلفة منخفضة الجهد
• محولات العينات وغيرها من الأجزاء الداعمة

3. 125A تيار الحمل:
يوفر نظام الحملحمولة مقاومة كاملة قابلة للتعديل من 1A إلى 125A، تتكون من مقاومات متوازية متعددة مع قيم محددة (0.5A ، 1A ، 2A ، 3A ، 5A ، 10A ، 10A ، 20A ، 40A ، 50A).
يتم التحكم بتبديل الحمل بواسطة المواصلات ، معضبط تلقائي وتشغيل متزامن عبر ثلاث مراحل.

المعلم التقني

محتوى الاختبار

نوع التيار المتردد
(1) عندما لا يكون هناك حمولة، استخدم التيار المتبقي للاختبار.

(2) عندما يتزايد التيار المتبقي بشكل مطرد ، تحقق من صحة الإجراء.

(3) عندما يتم إغلاق التيار المتبقي ، تحقق من صحة الإجراء.

(4) عندما يظهر التيار المتردد الصيني المتبقي فجأة، تحقق من صحة العمل.

النوع S: عندما يتم إضافة التيار المتبقي ووقت الاختبار في الجدول 2 فجأة، فإن المنتج لا يتحرك.

(5) عندما تظهر قيمة التيار المتبقي بين 5 و 500A فجأة ، تحقق من صحتها.
الدرجات الحالية هي: 5A ، 10A ، 20A ، 50A ، 100A ، 200A ، 500A.

(6) عندما يكون تحت الحمل، اختبار مع التيار المتبقي.
عند انخفاض التيار الاسمي، اختبار وفقًا لـ 9.9.2.2 و 99.2.3.

(7) ظروف اختبار خاصة لـ RCDs التي ترتبط وظيفتها التشغيلية بجهد إمدادات الطاقة.
الاختبار مع 0.85 مرة و 1.1 مرة من الجهد المسمى.

نوع
(1) التحقق من التشغيل الصحيح عندما يتزايد التيار المستمر النبض المتبقي

(2) التحقق من التشغيل الصحيح في حالة وجود تيار متزايد متردد متردد

(3) التشغيل الصحيح تحت الحمل. مع التيار الاسمي، اختبار وفقا ل9.21.1.1

(4) التحقق من التشغيل الصحيح عندما يتم طبقة التيار المستمر النبض المتبقي على 0.006A DC سلس

النوع F
(1) التحقق من التشغيل الصحيح عند زيادة التيار المتبقية المشتركة بشكل مطرد.

(2) التحقق من التشغيل الصحيح عندما يتم تطبيق التيار الباقي المشترك فجأة. التحقق من وقت كسر RCD ، يتم معايرة تيار الاختبار إلى 1.4In x 5In.

(3) التحقق من التشغيل الصحيح لجهاز RCD من نوع F ذو أربعة أعمدة عندما يظهر تيار متبقي عندما يتم تشغيل قطبين فقط.
اختبر المنتج ذو الأربعة قطب وفقاً لـ 9.1.2ولكن اختبر فقط الموصل المحايد وواحد من الخطوط

(4) التحقق من الأداء في ظل التيار المتبقي للاندفاع. تطبيق نبض مع ذروة التيار من 10Ind، وقياس 3 مرات في الاتجاه الأمامي و 3 مرات في الاتجاه العكسي،و المنتج لا يتحرك.

(5) التحقق من الصواب عندما يتم تطبيق التيار المتردد المتردد النابض مع التيار السلس 10mA. تطبيق التيار المتردد المتردد 10mA على التيار المتردد المتردد في التردد الاسمي.

النوع B
(1) التحقق من صحة التيارات المتغيرة السينوسية المتبقية من 1000 هرتز أو أقل
a. زيادة بطيئة من 0.2In إلى قيمة العمل الحالية المتبقية المحددة في الجدول 2 خلال 30 ثانية.
ب. تحقق من تيار الكسر. إذا ظهر التيار المحدد في الجدول 2 فجأة ، ففحص وقت إطلاق المنتج.
RCD العام: T<0.3s RCD من النوع S: 0.13s ≤ T <0.5s
IEC 62423 نظام اختبار التيار المتبقي لقطع الدوائر 500A 0

(2) التحقق من التشغيل الصحيح عندما يتم وضع التيار المتردد المتبق على التيار المتردد المتبق.
تضع 0.4 مرة من التيار التشغيلي المتبقي المسموح به على التيار المتغير المتبقي (نوع التيار المتردد) عند التردد المسموح به.
التيار المتردد المتردد المتبقي أو التيار المتردد المتردد المتردد 10mA (أيهما أكبر).

(3) التشغيل الصحيح عند تضمين التيار المتردد المتردد المتردد على التيار المتردد السلسالتيار المتبقي
IEC 62423 نظام اختبار التيار المتبقي لقطع الدوائر 500A 1
التيار المتواصل المتبقي السلس 04 أضعاف التيار التشغيلي المتبقي المسمّى أو التيار المتوافق المتبقي السلس من 10mA (أكبر من الاثنين) يتم وضعها فوق التيار المتردد المتبقي للتردد المسمّى (النوع A)(زاوية 0 درجة)

(4) التحقق من التشغيل الصحيح عندما يتم توليد تيار متزامن متبقي من قبل دائرة المكيفين ثنائي المراحل
a. زيادة تدريجية في التيار من 0.2In إلى 2In لاختبار التيار محرك المنتج.
ب. وفقًا للقيمة الحالية المحددة في الجدول 1 ، أضف فجأة تيار التسرب واختبر وقت تعطل المنتج.
IEC 62423 نظام اختبار التيار المتبقي لقطاع 500A 2

(5) التحقق من التشغيل الصحيح عندما يتم توليد تيار متزامن متواصل في دائرة مُستقيم من مصدر طاقة ثلاثي المراحل
a. زيادة تدريجية في التيار من 0.2In إلى 2In لاختبار التيار محرك المنتج.
ب. وفقاً للقيمة الحالية المحددة في الجدول 1 ، زيد فجأة من تيار التسرب واختبر وقت انطلاق المنتج.
IEC 62423 نظام اختبار التيار المتبقي لقطع الدوائر 500A 3

(6) التحقق من التشغيل الصحيح دون حمولة عند تسوية التيار المتردد المتبقي
a. زيادة تدريجية من 0.2 إلى 2 إنات لاختبار تيار التشغيل للمنتج.
زيادة مفاجئة في تيار التسرب وفقًا للقيمة الحالية المحددة في الجدول 1 لاختبار وقت إطلاق المنتج.
IEC 62423 نظام اختبار التيار المتبقي لقطع الدوائر 500A

(7) تحت الحمل، تحقق من التشغيل الصحيح مع التيار المتردد المتبقي.
اختبر تيار إطلاق المنتج عن طريق زيادة التيار ببطء من 0.2In إلى 2In.

(8) التحقق من التشغيل الصحيح لـ RCDs من النوع B ذات الثلاثة الأقطاب وأربعة الأقطاب عندما يتم توفير قطبين فقط.
اجري الاختبار وفقاً لـ 9.2.1.2 و 92.1.7.1، توفير الطاقة المحايدة والمرحلية (مرحلة واحدة) فقط.

(9) بعد الاختبار ، تحقق من أن جهاز RCD يتم تشغيله بواسطة تيار اختبار 2.5In DC سلس.

شكل الموجة الحالية

1النوع A 0°

2النوع A 90 درجة

3النوع A 135 درجة

4نوع التيار المتردد

5. دي سي +

6نوع الأجهزة الصوتية 1000 هرتز

7. دي سي 2 بي

8موجة مركبة

9وقت العمل AC300mA

10وقت العمل DC1000mA
