معدات الاختبار الشاملة لـ IEC60898-1 الفقرة 9.10

معدات الاختبار الشاملة لـ IEC60898-1 الفقرة 9.10

معلومات عن المنتج:

تم تصميم وتصنيع معدات اختبار أجهزة قطع الدوائر هذه وفقًا للمتطلبات التقنية المقدمة من العملاء. وهي تتوافق مع المعايير الوطنية لمادة IEC 60898-1 بند 9.10/ GB10963.1-2005 الفقرة 910، GB14048.1-2006 الفقرة 7.2.1، و JB/T8979-2006 البند 8.13.

يمكن أن تختبر خصائص التأخير في تشغيل مفكّك الدوائر: أي، تطبيق 1.13 مرة، 1.45 مرة، و 2.55 مرة من التيار المسمّى لاختبار ما إذا كان يطلق في غضون الوقت المحدد.

ويمكن أيضا اختبار خصائص التشغيل الفوري لقطع الدوائر، وهذا هو، وتطبيق 3 ~ 20 مرة من التيار القياسي لاختبار ما إذا كان يطلق في غضون الوقت المحدد.

وهو مناسب لاختبار قبل التسليم عبر الإنترنت لقطع الدوائر ذات الحالة المصنوعة وقطع الدوائر الصغيرة.هو معدات ضرورية لاختبار الأداء الكهربائي من شركات تصنيع أجهزة الكسرهذه المعدات لديها وظائف تثبيت المنتج السريع والاختبار التلقائي والحكم التلقائي.

يتم تجميع صندوق المعدات مع الفولاذ سبيكة الألومنيوم عالية الجودة، يتم رش اللوحة مع المعدن، ويتم رش السطح مع مضاد للثبات ومضاد للصدأ ومضاد للتآكل.يتم تجهيز الجزء العلوي من المعدات مع لوحة، مفتاح الطاقة ، وأطراف الأسلاك من مواصفات مختلفة (للاختبار المتأخر عن التعثر). المعدات مصممة بشكل معقول ، سهلة الاستخدام ، بسيطة التشغيل ، موثوقة في الأداء ،وجميلة في المظهر.

طريقة الاختبار:

هذه المعدات اختبار تعتمد مبدأ منخفضة الجهد وتخرج التيار الكبير، ويستخدم محول عزل التيار العالي الداخلية لتخرج التيار،يحدد حجم التيار الحالي من خلال شاشة اللمس للتحكم في مصدر التيار الثابت، ومصدر التيار الثابت يتحكم في حجم الجهد الدخالي الرئيسي للمحول لضبط حجم التيار الخارجي. له وظيفة تثبيت التيار تلقائيًا.يتم تعيين وقت الاختبار من خلال شاشة اللمس ومقارنة مع وقت رحلة الاختبار للحكم على جودة مفك الدوائر.

طاقة دخول المعدات: ثلاثي المراحل 380V / 50HZ / 10KVA.

خصائص اختبار مفكّكات الدوائر المصنوعة من الحاوية: خصائص التشغيل الفوري الصغيرة، خصائص التشغيل المتأخرة، اختبار ارتفاع درجة الحرارة

وضع التحكم: تحكم شاشة اللمس بواسطة PLC

المعلمات التقنية:

1غرفة درجة حرارة ثابتة:

• يتم دمج غرفة درجة الحرارة الثابتة مع آلة الاختبار للحفاظ على درجة الحرارة: درجة حرارة الغرفة ~ 50 درجة ، دقة درجة الحرارة 0.1 درجة ، استقرار درجة الحرارة ± 1 درجة.

2معايير التأخير:

• التيار المتردد الخارجي: 3 ~ 350A ؛
• الجهد الخارجي المتردد: 0 ~ 5 فولت
• مسار التيار الخارجي: مسار واحد ، يتم توصيل جهات الاتصال لقطع التيار متعددة P في سلسلة لاختبار عدة مفاتيح.
• اختبار المنتجات مفككة الدائرة الصغيرة: 3 ~ 125A
• شكل الموجة الحالية الخارجة: موجة الصينوس (التشوه في شكل الموجة الحالية لمعدات التصحيح لا يزيد عن 5٪ ، خطأ النظام لا يزيد عن 3٪)
• وضع التحكم في التيار: ضبط تلقائي، يتم تعيين التيار على الشاشة اللمسية.
• الدقة الحالية: مستوى 0.5
• دقة الجهد: مستوى 0.5
• نسبة المحول: 400/5A
• وقت الاختبار: 1~999999s
• بعد تطبيق 1.13 مرة من التيار، فإنه يرتفع تلقائيًا إلى 1.45 مرة من التيار في 5 ثوان.

3- معايير اختبار التعثر الفوري:

• العصا: تعتمد طريقة المحطة، محطة واحدة فورية؛ يلبي 1-4P مفككة الدائرة
• التيار الخارجي: AC 100A ~ 10000A ؛
• عدد مسارات التيار الخارجي: مسار واحد
• الدقة الحالية: 5 مستويات
• دقة: 1A
• وقت الاختبار الفوري ≤0.2s
• إعداد الحد الأقصى للوقت التشغيلي: 1 ~ 200 ms
• إعداد الحد الأدنى لوقت العمل: 1~200 ms
• محطة اختبار: محطة واحدة
• طريقة تحكم المعدات: PLC + التحكم بشاشة اللمس
• وقت التوقيت: 1~999ms
• وظيفة الحماية: حماية الاختصار، حماية الإفراط، حماية التسرب.
• درجة الحرارة المحيطة: 0 ~ +40 °C.
• 15) الرطوبة النسبية: (20 ~ 90)٪ RH ؛
• حجم الهيكل: طول 100*عرض 780*ارتفاع 1600

4اختبار ارتفاع درجة الحرارة:

• عندما يكون مفكّك الدوائر في ظل ظروف عمل طبيعية ويتم اختباره وفقاً للظروف المحددة،يجب أن لا يتجاوز ارتفاع درجة حرارة كل عنصر القيمة الحدودية المحددة في الجدول 7.;
• يجب ألا يكون مفكّك الدوائر تالفاً لتأثيره على وظيفته أو استخدامه الآمن.
• قياس درجة الحرارة بثمانية اتجاهات، وضوح درجة الحرارة 0.1 درجة.
• أسلاك لتحليل ارتفاع درجة الحرارة: 1، 1.5، 2 ، .5، 4، 6، 10، كل مواصفات طولها متر واحد، 5 قطع كل واحدة.
• الأسلاك للاختبار ارتفاع درجة الحرارة: 16، 25، 50، كل مواصفات طولها 2 متر، 5 قطع كل واحدة.
• غراء خاص لزيادة درجة الحرارة: 1 زجاجة
• الماء المذيب للصمغ: 1 زجاجة
• نطاق القياس من 0 إلى 200 درجة
• نموذج الحرارة: نوع T.
• مع عرض منحنى درجة الحرارة مع جدول تسجيل بيانات درجة الحرارة.

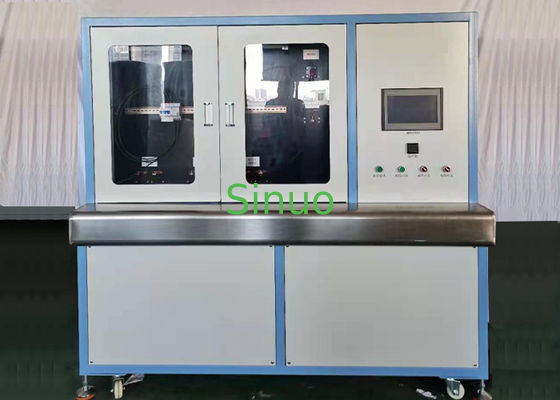

عرض العينة:
