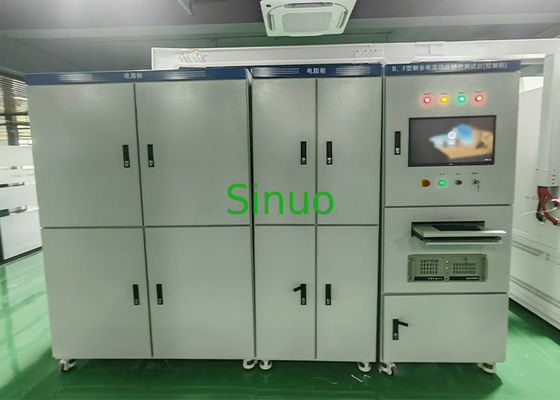

نظام اختبار قاطع الدائرة IEC 62423 500A للتيار المتبقي
نظرة عامة على المنتج:
يتوافق مع معايير IEC 1008-1 و IEC 61009-1 و IEC 62423 وما إلى ذلك. المكونات الرئيسية (خزانة الطاقة، خزانة التحكم في التسرب، خزانة حمل المقاومة)
ملاحظات: يتم توفير خزانة الطاقة من قبل العميل.
المعايير الفنية:
1. مصدر الطاقة العامل: ثلاثي الأطوار بأربعة أسلاك 380 فولت ± 10%.
2. سعة المعدات: 90 كيلو فولت أمبير.
3. جهد الخرج: مقدم من المستخدم.
4. تيار متبقي متردد من النوع AC 50 هرتز: 2 مللي أمبير - 10 أمبير، قابل للتعديل باستمرار، مستوى الدقة: 0.5 مستوى.
20-500 أمبير، خرج متدرج، مستوى الدقة: 1.5 مستوى.
5. تيار متبقي نابض نصف موجة من النوع A: 0 درجة: 5 مللي أمبير - 7 أمبير، 90 درجة: 5 مللي أمبير - 5 أمبير، 135 درجة: 5 مللي أمبير - 2 أمبير، مستوى الدقة: 2.0 مستوى.
6. تيار متبقي 150 هرتز، 400 هرتز، 1000 هرتز: 2 مللي أمبير - 10 أمبير، مستوى الدقة: 0.5 مستوى.
7. تيار مستمر سلس: 2 مللي أمبير - 10 أمبير، مستوى الدقة: 1.0 مستوى.
8. تردد الاختبار: 50/60 هرتز، 150 هرتز، 400 هرتز، 700 هرتز، 1000 هرتز.
9. الموجة المركبة (النوع F) تحتوي على محتوى 10 هرتز بنسبة 3.5%، ومحتوى 50/60 هرتز بنسبة 13.8%، و 1000 هرتز، ومحتوى 13.8%.
10. دقة التوقيت: 5 مللي ثانية، الدقة 1 مللي ثانية.
11. تيار الحمل ثلاثي الأطوار: تيار متردد 1-125 أمبير، إخراج ثابت لتراكب المقاوم.
12. المعلمات الكهربائية لـ Qingzhi: تيار متردد 500 فولت/5 أمبير، مستوى الدقة: 0.5 مستوى.
13. واجهة الاختبار التلقائي:
التحرير التلقائي لعناصر الاختبار والتسجيل التلقائي لبيانات الاختبار
محتوى الاختبار:
(1) 9.9.2، عند عدم وجود حمل، استخدم التيار المتبقي للاختبار.
(2) 9.9.2.1: عندما يزداد التيار المتبقي بثبات، تحقق من صحة الإجراء.
(3) 9.9.2.2: عند إغلاق التيار المتبقي، تحقق من صحة الإجراء.
(4) 9.9.2.3: عندما يظهر التيار المتبقي الجيبي المتردد فجأة، تحقق من صحة الإجراء.
النوع S: عندما يضاف التيار المتبقي ووقت الاختبار في الجدول 2 فجأة، لا يتعثر المنتج.
(5) 9.9.2.4: عندما تظهر قيمة التيار المتبقي بين 5In و 500 أمبير فجأة، تحقق من الصحة.
درجات التيار هي: 5 أمبير، 10 أمبير، 20 أمبير، 50 أمبير، 100 أمبير، 200 أمبير، 500 أمبير.
(6) 9.9.3 عند وجود حمل، اختبر بالتيار المتبقي.
عند التيار المقنن، اختبر وفقًا لـ 9.9.2.2 و 9.9.2.3.
(7) 9.9.5 شروط اختبار خاصة لـ RCDs التي تتعلق وظيفة تشغيلها بجهد إمداد الطاقة.
اختبر بـ 0.85 مرة و 1.1 مرة من الجهد المقنن.
(1) 9.21.1.1 تحقق من التشغيل الصحيح عندما يستمر التيار المستمر النبضي المتبقي في الارتفاع
(2) 9.21.1.2 التحقق من التشغيل الصحيح في حالة حدوث تيار مستمر نبضي متبقي مفاجئ
(3) 9.21.1.3 التشغيل الصحيح تحت الحمل. مع التيار المقنن، اختبر وفقًا لـ 9.21.1.1
(4) 9.21.1.4 تحقق من التشغيل الصحيح عندما يتراكب التيار المستمر النبضي المتبقي على تيار مستمر سلس 0.006 أمبير
(1) 9.1.2 تحقق من التشغيل الصحيح عندما يزداد التيار المتبقي المدمج بثبات.
(2) 9.1.3 تحقق من التشغيل الصحيح عند تطبيق التيار المتبقي المدمج فجأة. تحقق من وقت تعطل RCD، تتم معايرة تيار الاختبار إلى 1.4In x 5In.
(3) 9.1.4 تحقق من التشغيل الصحيح لـ RCD من النوع F رباعي الأقطاب عندما يظهر تيار متبقي عند تشغيل قطبين فقط.
اختبر المنتج رباعي الأقطاب وفقًا لـ 9.1.2، ولكن اختبر فقط الموصل المحايد وأحد الخطوط.
(4) 9.1.6 تحقق من الأداء في ظل تيار الاندفاع المتبقي. قم بتطبيق نبضة بحد أقصى للتيار يبلغ 10Ind، وقم بالقياس 3 مرات في الاتجاه الأمامي و 3 مرات في الاتجاه العكسي، ولا يتعثر المنتج.
(5) 9.1.7 تحقق من الصحة عند تراكب تيار مستمر نبضي متبقي مع تيار سلس 10 مللي أمبير. قم بتراكب تيار مستمر سلس 10 مللي أمبير على التيار المتردد المتبقي بتردد مقنن.
(1) 9.2.1.2 التحقق من الصحة لتيارات التيار المتردد الجيبية المتبقية التي تبلغ 1000 هرتز وما دونها
أ. زيادة بطيئة من 0.2In إلى قيمة عمل التيار المتبقي المحددة في الجدول 2 في غضون 30 ثانية.
ب. تحقق من تيار التعطيل. إذا ظهر التيار المحدد في الجدول 2 فجأة، اختبر وقت تعثر المنتج.
RCD عام: T＜0.3s RCD من النوع S: 0.13s ≤ T ＜0.5s
(2) 9.2.1.3 التحقق من التشغيل الصحيح عندما يتراكب التيار المتردد المتبقي على التيار المستمر السلس المتبقي.
قم بتراكب 0.4 مرة من تيار التشغيل المتبقي المقنن على التيار المتردد المتبقي (النوع AC) بالتردد المقنن.
تيار مستمر سلس متبقي أو تيار مستمر سلس 10 مللي أمبير (أيهما أكبر).
(3) 9.2.1.4 التشغيل الصحيح عندما يتراكب التيار المستمر النبضي المتبقي على التيار المستمر السلس المتبقي
يتراكب تيار مستمر سلس متبقي يبلغ 0.4 مرة من تيار التشغيل المتبقي المقنن أو تيار مستمر سلس متبقي يبلغ 10 مللي أمبير (الأكبر من الاثنين) على التيار المتردد المتبقي بالتردد المقنن (النوع A، زاوية 0 درجة).
(4) 9.2.1.5 تحقق من التشغيل الصحيح عندما يتم توليد تيار مستمر متبقي بواسطة دائرة مقوم ثنائية الطور
أ. قم بزيادة التيار ببطء من 0.2In إلى 2In لاختبار تيار تعثر المنتج.
ب. وفقًا لقيمة التيار المحددة في الجدول 1، أضف فجأة تيار التسرب واختبر وقت تعثر المنتج.
(5) 9.2.1.6 التحقق من التشغيل الصحيح عندما يتم توليد تيار مستمر متبقي في دائرة مقوم لإمداد ثلاثي الأطوار
أ. قم بزيادة التيار ببطء من 0.2In إلى 2In لاختبار تيار تعثر المنتج.
ب. وفقًا لقيمة التيار المحددة في الجدول 1، قم بزيادة تيار التسرب فجأة واختبر وقت تعثر المنتج.
(6) 9.2.1.7.1 تحقق من التشغيل الصحيح بدون حمل عندما يكون التيار المستمر السلس المتبقي
أ. قم بزيادة بطيئة من 0.2In إلى 2In لاختبار تيار تعثر المنتج.
ب. زيادة مفاجئة لتيار التسرب وفقًا لقيمة التيار المحددة في الجدول 1 لاختبار وقت تعثر المنتج.
(7) 9.2.1.7.2 تحت الحمل، تحقق من التشغيل الصحيح مع التيار المستمر السلس المتبقي.
اختبر تيار تعثر المنتج عن طريق زيادة التيار ببطء من 0.2In إلى 2In.
(8) 9.2.3 تحقق من التشغيل الصحيح لـ RCDs من النوع B ثلاثي الأقطاب ورباعي الأقطاب عند تزويد قطبين فقط.
قم بإجراء الاختبار وفقًا لـ 9.2.1.2 و 9.2.1.7.1، مع توفير الطاقة المحايدة والطور (طور واحد) فقط.
(9) 9.2.4 بعد الاختبار، تحقق من أن RCD
قد تعثر بواسطة تيار اختبار يبلغ 2.5In تيار مستمر سلس.
هيكل:
مقدمة عن تكوين المعدات
1. خزانة التحكم في التسرب:
تتكون بشكل أساسي من 3 أجهزة اختبار تسرب (S1) تسرب مغلق، تسرب من النوع B 10 أمبير، تسرب 500 أمبير) ودائرة التحكم.
يمكنها تحقيق اختبار جميع أنواع قواطع الدائرة ذات التيار المتبقي في هذه المرحلة، مثل النوع AC (تردد الطاقة AC)، والنوع A (تردد الطاقة AC والتيار المستمر النبضي)، والنوع F (تردد متغير AC والموجة المركبة)، والنوع B (الوظيفة الكاملة).
بما في ذلك: 150، 400، 1000 هرتز وما دونها من التيار المتردد الجيبي المتبقي، والتيار المتردد المتبقي المتراكب على التيار المستمر السلس المتبقي، والتيار المستمر النبضي المتبقي المتراكب على التيار المستمر السلس المتبقي، والتيار المستمر النبضي المتبقي الناتج عن دائرة مقوم ثنائية الطور أو متعددة الأطوار، والتيار المستمر السلس المتبقي.
2. نظام التحكم الآلي: يتكون بشكل أساسي من جهاز كمبيوتر صناعي Advantech (I7/8G)، وشاشة LCD مقاس 21.5 بوصة، وآلة MCGS الكل في واحد، والمعلمات الكهربائية لـ Qingzhi، و PLC من Omron ومكونات التحكم المختلفة ذات الجهد المنخفض، ومحولات أخذ العينات، وما إلى ذلك.
3. تيار الحمل 125 أمبير: هذا الحمل هو حمل مقاوم بالكامل 1-125 أمبير، يتكون من مقاومات متعددة بالتوازي. (0.5 أمبير، 1 أمبير، 2 أمبير، 3 أمبير، 5 أمبير، 10 أمبير، 10 أمبير، 20 أمبير، 40 أمبير، 50 أمبير)، يتم التحكم فيه بواسطة موصل، ويتم تبديله تلقائيًا، وتعمل ثلاث مراحل في وقت واحد.
