| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | علبة من الخشب المقاوم |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

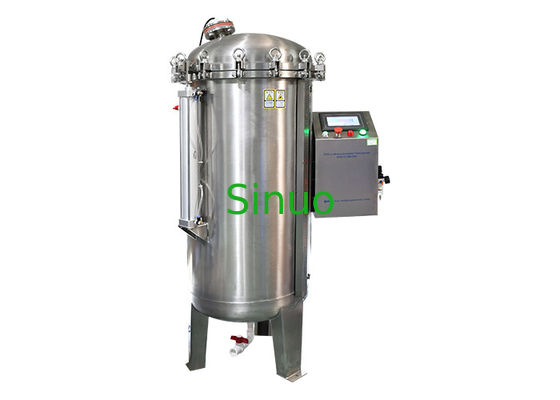

IEC 60529 IPX8 غرفة اختبار الغمر المستمر 350L خزان الماء عالي الضغط
لمحة عامة عن المنتج:
هذه غرفة اختبار الغمر المستمر IPX8 IEC 60529-2013 درجة الحماية المقدمة من خلال الحجرة (رمز IP)يستخدم للتحقق من أداء الحماية للحجرة للمنتجات الإلكترونية والكهربائية، السيارات، قطع الغيار للدراجات النارية، الأجهزة المنزلية، الأختام والمصابيح تحت الغمر المستمر في الماء عند درجة IPX8.عن طريق التحكم في عمق العينة في الماء لتحقيق ضغط معادل قياسي، ومحاكاة ضغط عمق المياه عن طريق تطبيق ضغط معين من ضغط الهواء، لإنتاج ضغط المياه عبر جميع أسطح حجرة العينة.محاكاة نطاق عمق المياه من IPX8 هي أكثر صرامة من IPX7.
خصائص المعدات:
1وعاء الضغط مصنوع من الفولاذ المقاوم للصدأ 304، مع الدقة العالية لحام القوس الفرعي العام ومقاومة الضغط جيدة.
2يتم ربط الجزء الخارجي من الخزان بمنبر شفاف، ويتم ربط الطبقة الخارجية بمحكم من الفولاذ المقاوم للصدأ، بحيث يمكن مراقبة مستوى المياه الداخلي بوضوح.
3حلقة سيلكونية خاصة، مرونة جيدة، ليس من السهل أن تتلف
4يتم تثبيت غطاء الخزان فوق الجهاز بـ 8 مسامير حلقة (عصا فولاذية مساعدة للتوزيع).
5المختبر مجهز بواصلة السلامة التي تطلق الضغط تلقائيًا عندما يتجاوز الضغط الاسمي لمنع التشغيل الخاطئ من قبل المشغل والضغط المحدد مرتفع جدًا
6مكونات التحكم الكهربائية هي العلامات التجارية المستوردة (مثل: LS ، Panasonic ، Omron ، إلخ) ؛ المكونات الهوائية هي علامات Airtac ، لضمان استقرار وعمر الخدمة للمعدات.
7يمكن تعيين وقت الاختبار إلى: 0-999 دقيقة. عندما يتم الوصول إلى وقت الاختبار، يمكن إيقاف الضغط تلقائيًا ويمكن استنفاذ الهواء في الخزان تلقائيًا.يمكن للمشغل فتح غطاء الخزان لإخراج عينة الاختبار.
8عرض الضغط: يتم عرض الضغط بواسطة جهاز استشعار الضغط ، ويمكن استقرار الضغط الداخلي تلقائيًا. دقة التحكم: ± 0.002Mpa ، دقة عرض جهاز الاستشعار: 0.001Mpa.
9.4 يتم تثبيت صمامات دخول المياه وتصريفها في الجزء السفلي من الجهاز.
المعلمات التقنية:
| رقم الطراز: |
SN4411-30M-250L (اختياري) |
SN4411-30M-350L |
SN4411-50M-250L (اختياري) |
SN4411-50M-350L (اختياري) |
|||
| الحجم الخارجي | تقريباً 600*780*1750ملم | حوالي 700*880*1750ملم | تقريباً 600*780*1750ملم | حوالي 800*W950*H1750ملم | |||
| الحجم الداخلي |
φ500mm*1200mm H
|
φ600mm*1200mm H
|
φ500mm*1200mm H
|
φ600mm*1200mm H
|
|||
| سمك جدار الوعاء | 3 ملم | 3 ملم | 4ملم | 4ملم | |||
| مواد السفن | الفولاذ المقاوم للصدأ | ||||||
| سمك الشريط | 20ملم | 20ملم | 25ملم | 25ملم | |||
| مادة الشبكة | الفولاذ المقاوم للصدأ | ||||||
| طريقة فتح الغطاء العلوي | الرفع بالأسطوانة | ||||||
| وزن المعدات | 120 كيلوغرام | 130 كيلوغرام | 140 كيلوغرام | 150 كيلوغرام | |||
| طريقة تحكم الضغط | ضبط تلقائي | ||||||
| خطأ الضغط | ± 0.002 Mpa | ||||||
| دقة عرض أجهزة الاستشعار | 0.001Mpa | ||||||
| نطاق عمق المياه | 030M | 030M | 050M | 050M | |||
| نطاق ضبط الضغط | 0.00 ¥0.3Mpa | 0.00 ¥0.3Mpa | 0.00 ≈ 0.5Mpa | 0.00 ≈ 0.5Mpa | |||
| ضغط العادم في صمام السلامة | 0.35Mpa | 0.35Mpa | 0.55Mpa | 0.55Mpa | |||
| الضغط النهائي القصوى | 0.4Mpa | 0.4Mpa | 0.6Mpa | 0.6Mpa | |||
| وقت الاختبار | 0-999 دقيقة | ||||||
| محطات إمدادات الطاقة للعينة |
مع محطات لربط مصدر الطاقة للعينة ، لديها قدرة تحمل 15A. ملاحظة: يجب إعداد جهاز إمدادات الطاقة الخارجي من قبل العميل. المحطات تظهر كما يلي:
|
||||||
| جهاز الحماية | حماية صمام الأمان للضغط، حماية مفتاح تسرب الأرض | ||||||
| طريقة ضبط الضغط | عن طريق تعيين قيمة جهاز استشعار الضغط | ||||||
| الملحقات |
قضبان فولاذية مساعدة * 1 قطعة أنبوب استيعاب * 1 PC أنابيب المياه * 1PC (حوالي 5 أمتار) |
||||||
بيئة العمل:
* يجب أن توفر البيئة العملية التالية من قبل المستخدم
| استخدام الموقع | الأرض مسطحة، ومياه الصرف السلسة، والطابق والجدار محصنة من الماء، ويتم تثبيت خندق الصرف أو خندق الصرف سعة الحمل الأرضية لا تقل عن 300 كجم / م2 الميدان مُهبّئ جيدًا لا يوجد اهتزاز قوي حول المعدات لا توجد مواد قابلة للاشتعال والانفجار والآبار حول المعدات يجب ترك مساحة مناسبة للاستخدام والصيانة حول المعدات: الخلف، اليسار، اليمين، الجزء العلوي من الجهاز: 600 ملم؛ أمام الجهاز: 1000 ملم |
| ظروف البيئة |
درجة الحرارة:5°C~35°C الرطوبة النسبية: ≤ 85% ضغط الهواء: 86kPa 106kPa |
| إمدادات الطاقة | التيار المتردد 220 فولت، 50 هرتز |
| إمدادات الماء | مياه الصنبور / مياه نقية |
| مصدر الغاز | يجب على المستخدم إعداد ضاغط الهواء، والضغط الهوائي الخروج الموصى به: 0.6Mpa ٪ 0.8Mpa. |
