| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

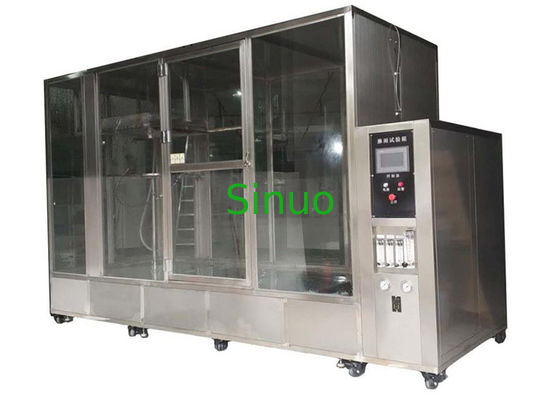

IEC 60529 IPX1 IPX6 غرفة اختبار مقاومة للماء 1800L مع اختبار الماء قطرة أنبوب سوينغ & فوهات النفاث
لمحة عامة عن المنتج
تم تصميم غرفة اختبار المطر IEC 60529 IPX1 IPX6 لتقييم ما إذا كان المنتجات الكهربائية والإلكترونية والغرف والمكونات يمكن أن تحافظ على أداء موثوق به تحت المطر المحاكاة ،الماء المقطرهذا النظام يعيد بنفس الدقة ظروف الأمطار البيئية المختلفة للتحقق من مستوى الحماية ضد الماء للمنتجات أثناء البحث والتطويروالشهادة.
تستخدم على نطاق واسع في الأجهزة الكهربائية ومنتجات الإضاءة وخزانات التحكم والمكونات الإلكترونية وقطع غيار السيارات والحافلات والدراجات النارية وغيرها من المعداتتضمن الغرفة التحقق المناسب من موثوقية مقاومة المياه للمنتجتحسين التصميم وتفتيش المصنع
الخصائص:
1مناسبة لاختبار مقاومة المياه IPX1، IPX2، IPX3، IPX4، IPX5، IPX6 للمنتج.
2الغلاف الخارجي مصنوع من صفيحة فولاذية محلية عالية الجودة، والسطح ملوّن بلفن الخبز، وهو جميل ودائم.
3.الغرفة الداخلية، و الطاولة الدوارة و أنبوب التذبذب كلها مصنوعة من SUS304 # صفيحة الفولاذ المقاوم للصدأ لضمان الاستخدام طويل الأجل دون صدأ.
4هيكل الغرفة؛ خزان المياه المستقل، يمكن أن يدور الماء؛ يتم تثبيت صمام تعويم خزان المياه في خزان المياه، والتي تتحكم تلقائيًا في تناول المياه؛والمعدات لديها وظيفة كشف إنذار مستوى المياه المنخفضة.
5هناك نافذة مراقبة شفافة (مواد الزجاج المكثف) على الباب، وإضاءة LED داخل الغرفة، سهلة للمشغل لمراقبة الاختبار الداخلي.
6. PX12: يتم تصنيع خزان قطرة من الفراغ ومصنوع من الفولاذ المقاوم للصدأ. يتم تصنيع موقف اتصال الفوهة من مخروط نحاس، والذي يسهل تركيب فوهة الرذاذ.
7. IPX12: لديه وظيفة تجفيف الهواء المضغوط. بعد الانتهاء من الاختبار ، يمكن إزالة المياه الزائدة في خزان التقطير لتجنب تلوث الماء وحجب ثقب الدبابيس.(ملاحظة): يجب على المستخدمين توفير إمدادات الهواء).
8. IPX34: يتبنى محرك الأنابيب المتذبذبة محرك خدمة عالي الجودة. يتم ضبط سرعة التذبذب والزاوية بدقة. لا توجد مشكلة خارج الخطوة. (خارج الخطوة:سوف يسبب عطل في أنبوب التذبذب، أنبوب التذبذب سوف تضرب العمود الوسط للجهاز المحول، وتسبب تلف المعدات.)
9يتم تصنيع فوهة الرش IPX3/4 وفوهات الأنبوب IPX5/6 وفقًا لما يلي:
10تدابير الترشيح: مرشح قياسي عالي الدقة ، يمكن أن يصف الغسيل بفعالية في مياه الصنبور ؛ يمكن استبدال المرشح بانتظام.
11محرك الدوران: استخدام محرك خطوة عالية الجودة ، ويمكن تعيين السرعة والزاوية على الشاشة اللمسية (قابلة للتعديل) ، ويمكن التحكم تلقائيًا في الدوران الإيجابي والسلبي (إلى الأمام والخلف:مناسبة لاختبار تشغيل العينة ومنع تلف الكابل).
12. تم تجهيز غرفة الاختبار بمقبس طاقة العينة (AC220، 10A). يمكن التحكم في مصدر طاقة العينة بواسطة البرنامج: انقطاع الطاقة (0-999min) - الطاقة (0-999min) - انقطاع الطاقة (0-999min)مناسبة للعينة التي تحتاج إلى تشغيل / إيقاف أثناء الاختبار.
13يمكن تعيين وقت الاختبار على الشاشة اللمسية. نطاق الإعداد هو 0-999min (قابلة للتعديل).
14نظام التحكم الأساسي يتبنى شاشة لمسة 7 بوصات + PLC. تتبنى المكونات الكهربائية العلامات التجارية المستوردة مثل LS و Omron. تتوافق عملية الأسلاك مع متطلبات المعايير الوطنية..تخطيط اللوحة الكهربائية معقول، الأسلاك ثابتة والعلامات واضحة.
15تم تجهيز الغرفة بصندوق قطع الغيار في الصف، ويتم وضع قطع الغيار الشائعة (مثل مفاتيح المسامير الستية، عناصر المرشح، الإبر، الخ) للتخزين والمستخدمين مريحة.
المعلمات التقنية:
| الفئة | البند | المواصفات |
|---|---|---|
| اختبار التقطير IPX1 IPX2 | حجم الغرفة الداخلية | 1800 × 1800 × 1800 مم (W × D × H) |
| الأبعاد الخارجية | حوالي 2500 × 3300 × 2600 مم (W × D × H) | |
| حجم الصفيحة | 1200 × 1200 × 60 مم | |
| المسافة إلى العينة | 200 ملم | |
| قطر الثقب | 0.4 ملم | |
| المسافة بين الثقوب | 20 ملم | |
| معدل هطول الأمطار | 1 ± 0.5 ملم/دقيقة ؛ 3 ± 0.5 ملم/دقيقة | |
| أداة التشغيل | IPX1 مسطحة؛ IPX2 15 درجة ميل | |
| مصدر الهواء | ≥ 5 كجم (المزود من المستخدم) | |
| اختبار الأنابيب المذبذبة IPX3 IPX4 | نصف قطر التذبذب | 200 / 400 / 600 / 800 مم (اختياري) |
| المسافة من الفوهة إلى العينة | 200 ملم | |
| المسافة بين الثقوب | 50 ملم | |
| زوايا الرش | 120 درجة (IPX3) / 180 درجة (IPX4) | |
| سرعة التذبذب | IPX3: 30°/s، 15 دورة/min؛ IPX4: 5 دورات/min | |
| قطر ثقب طائرة الماء | 0.4 ملم | |
| معدل التدفق لكل فتحة | 0.07 لتر/دقيقة ± 5٪ | |
| ضغط الرش | 80~150 كيبا | |
| اختبار الرذاذ النفاث IPX5 IPX6 | كمية الفوهة | 1 بوصة (IPX5) + 1 بوصة (IPX6) |
| القطر الداخلي للمفجرة | IPX5: 6.3 ملم / IPX6: 12.5 ملم | |
| مسافة الرش | 2500~3000 ملم | |
| معدل التدفق | IPX5: 12.5 ± 0.625 لتر/دقيقة؛IPX6: 100 ± 5 لتر/دقيقة | |
| ضغط الرش | 30~200 كيلوبايت | |
| مدة الرش | 3 ¢9999 دقيقة | |
| نطاق توقيت | 1 ¢9999 دقيقة | |
| عرض الضغط | مقياس الضغط التناظري | |
| الهيكل والمواد | مادة الغرفة | SUS304 الفولاذ المقاوم للصدأ + الزجاج المقاوم |
| مواد الإطار | SUS304 الفولاذ المقاوم للصدأ (مفرشة) | |
| نظام الرش | مضخة عالية الضغط + أنابيب رش الفولاذ المقاوم للصدأ | |
| مواد أنابيب الرش | SUS304 الفولاذ المقاوم للصدأ | |
| سرعة الجهاز | 1 ′′7 r/min قابلة للتعديل | |
| حمولة الجهاز | 20 كجم | |
| ارتفاع اللوحة | 300~600 ملم قابلة للتعديل | |
| قطر الجهاز | 200 / 400 / 1000 مم | |
| نظام الدوران المائي | خزان المياه المدمج + مضخة من الفولاذ المقاوم للصدأ | |
| نظام التحكم | جهاز التحكم | نظام التحكم بشاشة اللمس |
| إعداد وقت الاختبار | 1 ¢ 999.999 دقيقة | |
| محرك الجهاز | المحرك المتحرك (سرعة ثابتة) | |
| محرك التذبذب | محرك خطوة (التذبذب السلس) | |
| قياس التدفق | مقياس تدفق رقمي | |
| مراقبة الضغط | مقياس الضغط التناظري | |
| التحكم في تدفق الضغط | الصمامات اليدوية + المؤشر الرقمي | |
| المتطلبات البيئية | درجة الحرارة المحيطة | 10°35°C (متوسط 24 ساعة ≤28°C) |
| الرطوبة النسبية | ≤85% RH | |
| متطلبات الكهرباء | إمدادات الطاقة | 380 فولت، 50 هرتز، ثلاثي المراحل خمسة أسلاك |
| استهلاك الطاقة | حوالي 5 كيلوواط | |
| مقاومة الأرض | < 4 Ω | |
| حماية السلامة | حماية التسرب، حماية تسلسل المراحل، إنذار | |
| الملحقات القياسية | كأس القياس | 1 ٪ |
| الحزام | 1 ٪ | |
| جوهر المرشح | 2 قطع | |
| علبة المياه (Ø200 ملم) | 1 ٪ | |
| الوعاء الميل | 1 ٪ | |
| مسحات النوافذ | 1 ٪ | |
| إبر للقطرة | 150 قطعة |
