| الـ MOQ: | 1 |
| سعر: | Customized |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 30 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 5 مجموعات شهريا |

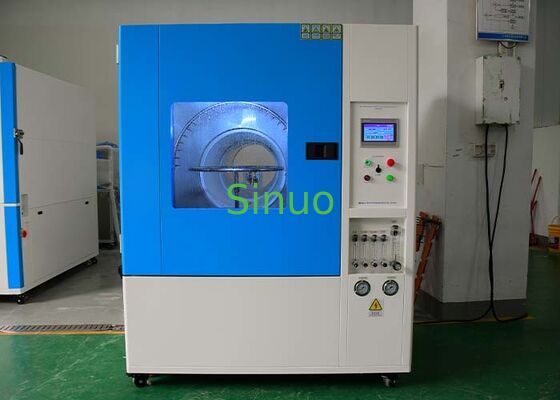

يمكن دمج غرفة اختبار مقاومة الماء Sinuo SN4419 IPX1-IPX6 هي نظام متكامل لاختبار تسرب المياه تم تطويره لتقييم الحماية التي توفرها أغلفة المنتجات الكهربائية والإلكترونية ضد مستويات مختلفة من التعرض للماء.
مصممة حول متطلبات الاختبار الخاصة بـ IEC 60529، يجمع النظام بين اختبارات التنقيط، الرش المتذبذب، رش الماء، ونفاثات الماء القوية في منصة واحدة، مما يغطي ظروف الاختبار IPX1، IPX2، IPX3، IPX4، IPX5 و IPX6.
مع غرفة اختبار بحجم 1000 × 1000 × 1000 مم، ومدة اختبار قابلة للبرمجة، وقرص دوار آلي، وملحقات اختبار مخصصة لـ IPX1-IPX6، فإن غرفة الاختبار المقاومة للماء هذه مناسبة لمختبرات البحث والتطوير، وإدارات فحص الجودة، ومختبرات الاعتماد، والتحقق من خط الإنتاج.
يمكن استخدامها لاختبار الأغلفة الكهربائية، والأجهزة المنزلية، ومنتجات الإضاءة، والمكونات الكهربائية للسيارات، والمعدات الخارجية، والموصلات، وصناديق التحكم، وغيرها من المنتجات التي تتطلب التحقق من حماية IP.
بدلاً من شراء معدات منفصلة لمستويات مختلفة من تسرب المياه، تجمع SN4419 بين طرق اختبار متعددة في منصة متكاملة واحدة.
تم تكوين النظام بمكونات توصيل مياه مخصصة لمستويات حماية IP مختلفة، بما في ذلك ألواح التنقيط، والأنابيب المتذبذبة، وفوهات الرش، وفوهات النفاثات.
الـ قرص دوار بقطر 400 مم يدعم حمولة عينة قصوى تبلغ 10 كجم ويعمل بسرعة قابلة للتعديل من 1-5 دورة في الدقيقة.
يمكن للقرص الدوار العمل في دوران مستمر للأمام أو دوران متناوب للأمام/للخلف، مما يقلل من التواء الكابلات أثناء الاختبارات التي تعمل بالطاقة.
توفر شاشة لمس 7 بوصات ونظام تحكم PLC واجهة سهلة الاستخدام لضبط ومراقبة عملية الاختبار.
يمكن برمجة مدة الاختبار من 0-999 دقيقة مع مكونات كهربائية صناعية لتشغيل موثوق للمختبر.
تم تركيب مقبس كهربائي مقاوم للماء داخل غرفة الاختبار، مما يسمح للعميل بتشغيل العينة الاختبارية أثناء اختبار تسرب المياه عند الحاجة إليها من قبل إجراء الاختبار المطبق.
يتضمن النظام وظائف حماية متعددة بما في ذلك:
| تصنيف IP | طريقة الاختبار | التكوين الرئيسي |
|---|---|---|
| IPX1 | تنقيط الماء العمودي | مساحة تنقيط 600 × 600 مم |
| IPX2 | تنقيط الماء مع إمالة الغلاف | مساحة تنقيط 600 × 600 مم |
| IPX3 | رش الماء | أنبوب متذبذب / فوهة رش |
| IPX4 | تناثر الماء | أنبوب متذبذب / فوهة رش |
| IPX5 | نفاث الماء | فوهة نفاث بقطر 6.3 مم |
| IPX6 | نفاث الماء القوي | فوهة نفاث بقطر 12.5 مم |
| الموديل | SN4419 |
| المعيار المطبق | IEC 60529 |
| نطاق الاختبار | IPX1-IPX6 |
| حجم الغرفة الداخلية | 1000 × 1000 × 1000 مم |
| أبعاد المعدات | تقريبًا 2770 × 1330 × 1750 مم |
| قطر القرص الدوار | 400 مم |
| سعة تحميل القرص الدوار | بحد أقصى 10 كجم |
| سرعة القرص الدوار | 1-5 دورة في الدقيقة، قابلة للتعديل |
| وقت الاختبار | 0-999 دقيقة، قابل للبرمجة |
| نظام التحكم | شاشة لمس 7 بوصات + PLC |
| طاقة المعدات | تقريبًا 3.0 كيلو واط |
| مزود الطاقة | تيار متردد 380 فولت ±10%، 50 هرتز ±10%، 3 طور 4 سلك + أرضي |
| الوزن التقريبي | 350 كجم |
| منطقة التنقيط | 600 × 600 مم |
| قطر الفوهة | 0.4 مم |
| تباعد الثقوب | 20 × 20 مم |
| تدفق المياه - IPX1 | 1 مم/دقيقة |
| تدفق المياه - IPX2 | 3 مم/دقيقة |
| المعلمة | IPX5 | IPX6 |
|---|---|---|
| قطر فوهة النفاث | 6.3 مم | 12.5 مم |
| تدفق المياه | 12.5 ±0.625 لتر/دقيقة | 100 ±5 لتر/دقيقة |
| مسافة النفاث | 2.5 متر | 2.5 متر |
يمكن دمج غرفة الاختبار المقاومة للماء IPX1-IPX6 في سير عمل تطوير المنتجات وضمان الجودة واختبار الامتثال لـ:
