| الـ MOQ: | 1 |
| السعر: | Customized |
| التعبئة القياسية: | حالة الخشب الرقائقي |
| فترة التسليم: | 60 يوما |
| طريقة الدفع او السداد: | تي/تي |
| القدرة على التوريد: | 1 مجموعة في الشهر |

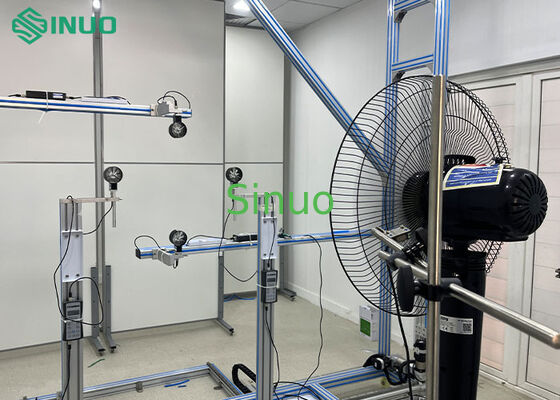

ES7821 البرج/ الطاولة/ المروحة والمنظمات المريحة مختبر اختبار كفاءة الطاقة
تطبيق المعايير:
ES 7821 "مروحي الراحة والمراقبين للأغراض المنزلية والمماثلة - طرق لقياس الأداء "
تم تطوير مختبر اختبار كفاءة الطاقة هذا البرج / الطاولة / المروحة والمنظمات وفقًا لمعايير IEC 60879:2019، ES 7821:2024، وغيرها من المعايير المعمول بها. فإنه يتيح قياس دقيق لمؤشرات الأداء الرئيسية، بما في ذلك سرعة الهواء، ومعدل تدفق الهواء، وسرعة الدوران، واستهلاك الطاقة وكفاءة الطاقة،لمختلف أنواع المروحة مثل مروحة الطاولة، المروحة القائمة على الأرض والمروحة القائمة على القاعدة. يدعم النظام اكتساب البيانات وتحليلها لتقييم منتجات المروحة وتفتيش الجودة وأغراض البحث والتطوير.
لمحة عامة عن النظام:
يستخدم هذا الحل اختبارتشكيل حجرة واحدة صغيرةويحتوي علىوحدة قياس تدفق الهواء المخصصة، مما يضمن دقة عالية واستقرار طويل الأجل في تقييم الأداء.ألواح عازلة جامدة من البولي يوريثان بسماكة 100 مم، جنبا إلى جنبأوراق فولاذية مزدوجة الجانبين بطول 0.6 ملم مغلفة بالألوان، مما يوفر الاحتفاظ الحراري الممتاز وبيئة اختبار مستقرة.
لضمان التحكم الدقيق في البيئة، يتم ربط النظام معوحدة تكييف هواء خارجية مستقلةمن خلال دمج وظائف التبريد والتدفئة والترطيب ، يمكن لغرفة الاختبار الحفاظ علىظروف درجة حرارة ورطوبة دقيقة للغاية، تلبية تماما مجموعة واسعة من سيناريوهات الاختبار.
أغرفة التحكم والتشغيل منفصلةيتم ترتيبها خارج غرفة الاختبار لاستيعاب محطات العمل المكتبية ، وأجهزة الكهرباء والتحكم المتكاملة ، وكذلك معدات إمدادات الطاقة ذات التردد المتغير.هذه الغرفة المساعدة عادة ما يتم بناؤها من قبل العميل بجوار الغرفة باستخدامهياكل لوحات وحدات، مما يوفر المرونة، والتركيب السهل، واستخدام الفضاء بكفاءة.
يتم إدارة عملية الاختبار بأكملهانظام التحكم القائم على الحاسوب، مما يسمح للمشغلين بإجراء الاختبارات عن بعد دون التدخل في مجال تدفق الهواء الداخلي.جمع البيانات في الوقت الحقيقي وتخزينها وتحليلهابمجرد الانتهاء من الاختبارنتائج أداء تدفق الهواء وتقييمات كفاءة استخدام الطاقةيتم إنشاؤها تلقائيًا ، مما يضمن تكرارًا كبيرًا ، وتحسين الكفاءة ، وتبسيط إدارة البيانات.
.
UUT
* مروحة الطاولة
* مروحة الأرض
* مروحة قاعدة
* مصدر الطاقة: AC 0 ~ 250V قابل للتعديل بدون خطوة، ± 1٪
محتويات الاختبار
سرعة الرياح: مروحة قاعدة، مروحة أرضية، مروحة طاولة
* حجم الهواء: مروحة القاعدة، مروحة الأرض، مروحة الطاولة
* سرعة الدوران: مروحة القاعدة، مروحة الأرض، مروحة الطاولة
* طاقة الدخول: مروحة قاعدة، مروحة أرضية، مروحة طاولة
* قيمة كفاءة الطاقة: مروحة قاعدة، مروحة أرضية، مروحة طاولة
دقة الاختبار
* حجم الهواء: بمجرد تثبيته، فإن الانحراف بين نتائج الاختبار الثلاثة والقيمة المتوسطة هو ضمن ± 3 ٪.
أجزاء التحكم الكهربائية الرئيسية:
| لا: | الاسم | المحتوى | النطاق | دقة القياس |
| 1 | مستشعر درجة الحرارة | الحرارة | -30 درجة مئوية 80 درجة مئوية | ± 0.5°C |
| 2 | مستشعر الرطوبة | الرطوبة النسبية | 0 ٪ ٪ 100RH | ± 3%RH |
| 3 | مستشعر الضغط الجوي | الضغط الجوي | 30-110kPa | ± 0.2% FS |
| 3 | عداد الطاقة الرقمي | المعايير الكهربائية للدخول | / | ± 0.1% |
| 4 | مقياس الهواء | سرعة الرياح | 0.335m/s | ± 0.2m/s |
مواصفات نوع المروحة والشفرة
| كتالوج | قطر الشفرة/ملم |
| مروحة طاولة | 200,230,250,300,350,400,450 |
| مروحة الأرض | 300,350,400,450500600 |
| مروحة قاعدة | 400,450,500,550,600 |
| الأبعاد الخارجية ((ملم) | 6300 ((W) × 4700 ((D) × 3100 ((H) |
| الأبعاد الداخلية ((ملم) | 6000 ((W) × 4500 ((D) × 3000 ((H) ± 15، والجدار التقسيمي الأوسط هو 50 مم سميكة |
| هيكل صيانة المختبر | عازل من رغوة البولي يوريثان صلب 100 ملم |
| الباب | داخل 800 × 2000 ((H) × 2 (باب مزدوج) |
| حجم نافذة المختبر | 400×400ملم ×2 |
أنظمة التحكم الكهربائية وأجهزة الاستشعار (هذه القائمة تظهر فقط بعض نماذج العلامات التجارية):
| اسم الجهاز | الدقة والدرجة | صورة مرجعية |
| خزانة الطاقة والتحكم | العلامة التجارية: Sinuo |
|
| مستشعر درجة الحرارة والرطوبة |
العلامة التجارية: DIHUI النموذج:DSWP-T5W1 العلامة العشرية: 0.01 °C دقة الأداة: 0.5 درجة مئوية الرطوبة: ± 3% RH |
|
| مقياس الهواء |
العلامة التجارية: الطراز:HHF142B النطاق: من 40 إلى 7800 درجة في الدقيقة دقة الأداة: دقة ± 1٪ |
|
| مستشعر ضغط الهواء | DWSP-T5W1 | |
| وحدة اكتساب المعلمات الكهربائية |
العلامة التجارية: يوكوغاوا النموذج: WT310 دقة: 0.1% |
|
| حاسوب صناعي |
العلامة التجارية: ADVANTECH النموذج: IPC-610L+SIMB I5-2400 8G 500 GSSD |
|
تم تصميم نظام الاختبار هذا وتخصيصه وفقًا لاحتياجات العملاء المحددة ، وهو مخصص في المقام الأولتقييم أداء مروحي الطاولة ومروحي الأرض ومروحي القاعدة، تغطي مجموعة واسعة من سيناريوهات التطبيق.
بالمقارنة مع أجهزة الاختبار التقليدية، يقدم النظامدقة قياس أعلى، إصدار بيانات موثوقة ومتسقة، دورات اختبار أقصر وتشغيل مبسط، بينما تقدم أيضاانخفاض استهلاك الطاقة وتقليل الاستثمار الأولي.
يحتوي النظامبنية التحكم التلقائي ذات الطبقتينمع التشغيل المعتمد على الكمبيوتر وحماية البيانات المستقلة. هذا التصميم يضمن الاستقرار التشغيلي على المدى الطويل والتحكم سهل الاستخدام،مع منع فقدان البيانات أو انقطاع الاختبار الناجم عن انهيار الكمبيوتر بشكل فعال، إعادة التشغيل، أو أخطاء المشغل.تسجيل البيانات الخام في وقت واحد، عرض منحنى العملية في الوقت الحقيقي، الحساب التلقائي، طباعة التقارير، وتصور النتائج. يتم إنشاء تقارير الاختبار النهائية تلقائيًا فيالصيغ المحددة من قبل العميل.
وتصميم غرفة الاختبار المثلى للكفاءة في استخدام الطاقةيتم تبني آلية الاستقرار السريع يسمح للنظام للوصول إلى ظروف تشغيل ثابتةفي غضون حوالي 2.5 ساعة.
جميع المكونات الرئيسية مستمدة منالعلامات التجارية المعترف بها دولياً، مما يضمن موثوقية ممتازة ومعدل فشل منخفض.أجهزة استشعار DIHUI، يتم مراقبة سرعة تدفق الهواء باستخدامأدوات الاختبار أو TSI، ويتم التعامل مع التحكم في الحركة من قبلالمحركات الخطوة والموترات الخدمية من العلامة التجارية اليابانية أو بدائل عالية الأداء المكافئة.
غرفة الاختبار تؤكدعملية عالية الكفاءة وتوفير الطاقة، باستخدامتقنيات استرداد الحرارة واستراتيجيات التحكم متعددة المستوياتفي مقاطع مختارة لتقليل استهلاك الطاقة بشكل كبير أثناء التشغيل على المدى الطويل.
الهيكل الكلي يحتوي علىمظهر نظيف وحديث، بنيت معلوحات معزولة ذات علامة تجارية معروفةتستخدم عادة في التطبيقات التخزين البارد، وتوفر على حد سواء أداء حرارية متفوقة والنهاية الخارجية ناعمة وسطحة.
مصممة للاستمرارية، غرفة الاختبار تدعمتشغيل مستمر طويل الأمد مع موثوقية عالية، تحقيقعمر الخدمة يزيد عن 10 سنواتفي ظروف الاستخدام العادية.
تظهر نتائج الاختبار اتساقًا ممتازًا مع مختبرات المرجعية الوطنية ،انحرافات المقارنة التي تم التحكم فيها ضمن نطاق 3%، تلبي بالكامل المعايير التقنيةطلبات اعتماد المختبر الوطني وتراخيص الإنتاج.
