نظرة عامة على النظام

يتكون مشروع مختبر اختبار فرق إنثالبي نظام المياه بقدرة 25RT هذا من غرفتين (واحدة داخلية وواحدة خارجية)، ومجموعتين من أجهزة فرق إنثالبي جانب الهواء، ونظام مياه ثابت درجة الحرارة، قادر على اختبار نماذج أولية بسعة قصوى تبلغ 25RT. يمكن لنفقين هوائيين داخليين العمل في وقت واحد لتلبية متطلبات اختبار أنظمة VRF متعددة الانقسام. يتم أيضًا توفير مقياس تدفق كتلة المبرد لتلبية تجارب معايرة AHRI.

تم تجهيز الجانب الداخلي لهذا المختبر بنظام لاختبار ظروف التشغيل وتدفق الهواء بفرق الإنثالبي. باستخدام طريقة فرق الإنثالبي، يمكنه قياس والتحكم في درجة حرارة ورطوبة بيئة المختبر. يمكنه إجراء اختبارات سعة التبريد والتدفئة، بالإضافة إلى اختبارات ظروف التشغيل المختلفة، على مبردات الهواء (مضخات الحرارة) التي تعمل بالهواء، ومكيفات الهواء السكنية والتجارية العادية، والنماذج الأولية VRF. يشمل ذلك أيضًا ضغط النظام، وتوزيع درجة حرارة التشغيل للمكونات المختلفة، والأداء الكهربائي، وأخذ عينات وتحليل بيانات المعلمات الكهربائية.

(1) مجهز بوظائف اختبار السلامة للمبردات القابلة للاشتعال R32 و R454B، وإنذار تلقائي لتسرب R32 و R454B، ووظيفة تهوية قسرية تلقائية، وجميع المكونات الكهربائية في المختبر مقاومة للانفجار.

(2) تم تصميم المنطقة الخارجية للمختبر لدرجات الحرارة المنخفضة، بحد أدنى لدرجة الحرارة -35 درجة مئوية وحد أقصى لدرجة الحرارة 65 درجة مئوية. في الوقت نفسه، تم تجهيز المختبر بنظام مياه ثابت درجة الحرارة للمياه التقليدية، والذي يمكن أن يلبي متطلبات اختبار أداء وحدات مبردات الهواء (مضخات الحرارة) التي تعمل بالهواء.

المعايير المطبقة

التصميم والاختبار وفقًا للمعايير التالية:

► ISO5151

► ARI 210/240-2005

► AHIR 340/360-2007

► SASO 2682:2013

► AHRI 440-2008

► ASHRAE37

► S5010-5:2014

► S5010-1:2019

► ISO 13253

► ISO 15042

.......

عناصر الاختبار

يستخدم هذا المختبر للاختبارات النوعية لمكيفات الهواء المنزلية ويجب أن يكون قادرًا على توفير ظروف بيئة الاختبار المستقرة التالية:

(1) التبريد المقنن (ظروف T1، T2، T3)؛

(2) تدفئة المضخة الحرارية (درجة حرارة عالية، درجة حرارة منخفضة، درجة حرارة فائقة الانخفاض)؛

(3) التدفئة المقننة؛

(4) أقصى تبريد تشغيلي (ظروف T1، T2، T3)؛

(5) الحد الأدنى للتبريد التشغيلي؛

(6) أقصى تدفئة تشغيلية للمضخة الحرارية؛

(7) الحد الأدنى لتدفئة تشغيلية للمضخة الحرارية؛

(8) التكثيف وإزالة التكثيف؛

(9) التجمد (ظروف T1، T2، T3)؛

(10) إزالة الجليد التلقائي؛

(11) حجم الهواء والضغط الساكن؛

(12) إزالة الجليد في ظروف خاصة؛

يمكن ضبط أي ظروف تشغيل ضمن نطاق درجة حرارة داخلية: 0 ~ 50 درجة مئوية، رطوبة نسبية: 30 ~ 95٪؛ درجة حرارة خارجية: -35 ~ 60 درجة مئوية، رطوبة نسبية: 30 ~ 95٪. (يجب ألا يختلف مزيج درجة الحرارة والرطوبة المحدد بشكل كبير عن مزيج ظروف التشغيل في المعايير ذات الصلة.) ملاحظة: أثناء الاختبار، يجب ألا تتجاوز سرعة الرياح حول العينة المختبرة 2 متر/ثانية.

معلمات الاختبار

► قياس المعلمات الكهربائية لمكيف الهواء المختبر

الكمية: 1 وحدة.

مقياس طاقة ثلاثي الطور: مستورد من فئة 0.25.

دقة القياس: (±0.25%RD) + (±0.25%FS).

اكتساب البيانات: الاتصال بالكمبيوتر عبر منفذ RS-232C.

مقياس طاقة ثلاثي الطور: Yokogawa WT333 (اليابان)، 1 وحدة؛

► قياس الضغط العالي والمنخفض للمبرد في مكيف الهواء المختبر

3 نقاط ضغط خارجية لكل مجموعة، 3 نقاط ضغط داخلية لكل مجموعة، إجمالي 6 نقاط.

مستشعر ضغط Mc: فئة 0.5، 0 ~ 6 ميجا باسكال، إجمالي 6 وحدات.

اكتساب البيانات: جهاز اكتساب بيانات Yokogawa (اليابان).

► قياس درجة حرارة المزدوج الحراري لمكيف الهواء المختبر

المتطلبات: 40 نقطة إجمالاً، 20 نقطة في الداخل و 20 نقطة في الخارج. تستخدم موصلات المزدوج الحراري طريقة التوصيل السريع.

نطاق درجة الحرارة: -270 ~ 400 درجة مئوية.

مستشعر درجة الحرارة: φ0.5 مم²، مزدوج حراري من النوع T.

اكتساب البيانات: جهاز اكتساب بيانات Yokogawa (اليابان).

المكونات الرئيسية للمختبر

► مختبر الاختبار

► وحدة معالجة الهواء (مبردة بالماء)

► جهاز القياس والتحكم وأخذ العينات

► أجهزة قياس حجم الهواء وفرق الإنثالبي الداخلي (مجموعتان)

► نظام إمداد المياه ثابت درجة الحرارة والضغط

► الطاقة والحماية

► نظام التحكم

► جهاز معالجة البيانات

► مرافق سلامة المختبر المقاومة للانفجار (مجهزة بوظائف اختبار المبردات R290 و R32)

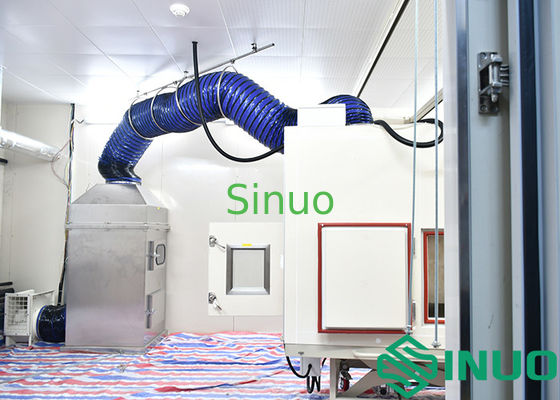

عرض المختبر:
