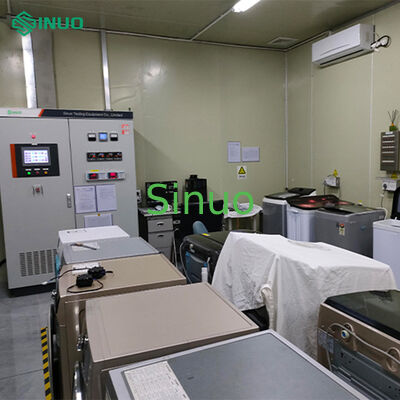

نظام اختبار استهلاك غسالة الأربعة محطات
| UUT Type: | غسالة ملابس | Main Temp.&Huim.: | عادة 23 درجة مئوية و65% رطوبة نسبية |
| Horizontal Temperature Nonuniformity: | ± ± 1 درجة مئوية (10 درجة مئوية -45 درجة مئوية) | Vertical Temperature Gradient: | ± ± 0.5 درجة مئوية / م (16 درجة مئوية -45 درجة مئوية) |
| Wind Speed: | .250.25 م/ث | Test Station: | 4 محطات |
يستخدم هذا المختبر لوحات غرفة معزولة ووحدة إعادة معالجة الهواء المصاحبة لتوفير بيئة ثابتة لدرجة الحرارة والرطوبة لاختبار أداء الغسالة.استخدام نظام المياه ذات درجة حرارة ثابتة وأنظمة القياس والتحكم ذات الصلة، يمكن للوحدات الخاضعة للاختبار أن تعمل بشكل مستمر عند درجة حرارة 23 ± 2 درجة مئوية ومراقبة الرطوبة بنسبة 65٪ ± 5٪.هذه المنشأة توفر الظروف اللازمة لاختبار استهلاك طاقة الغسالة وغيرها من اختبارات الأداء.
يتضمن هذا المشروع، وهو مختبر أداء الغسيل، في المقام الأول ثلاثة محطات اختبار لغسيل الغسيل ومحطة اختبار واحدة لآلة مرجعية.الهدف هو إنشاء مختبر حديث قادر على اختبار آلات الغسيل، تحسين معدلات تأهيل المنتجات وتحسين القدرة التنافسية للسوق.
يمتد المختبر على مساحة تصل إلى 51 متر مربع تقريبًا، ويتكون من غرفة اختبار وغرفة معدات، قادرة على إجراء اختبارات أداء الغسيل.هذا المختبر يمكنه إجراء الاختبارات في ثلاث محطات في وقت واحدتشمل بناء المختبر أساساً الأجزاء التالية:
- غرفة غرفة الاختبار
- وحدات التبريد والتبريد
- نظام مراقبة البيئة
- نظام إمدادات المياه في درجة حرارة وضغط ثابتة ونظام الأنابيب
- نظام التحكم
- نظام مراقبة صلابة الماء
- نظام القياس (يمكن لمحطات الاختبار قياس درجة حرارة المياه الداخلية والضغط وقسوة المياه والمعايير الكهربائية)
- هندسة نظام إمدادات الطاقة وتوزيع الطاقة الثانوية
- التصميم والتركيب والتشغيل
- متطلبات درجة حرارة غرفة الاختبار المحيطة: 10°C-35°C، عادة 23°C بدقة التحكم من ±1°C
- متطلبات الرطوبة المحيطة بغرفة الاختبار: 55٪ RH - 75٪ RH ، عادة 65٪ RH ، بدقة التحكم من ± 2٪ RH
- توحيد درجة الحرارة: عدم توحيد درجة الحرارة الأفقية: ≤±1°C (10°C-45°C)
- منحدر درجة الحرارة الرأسي: ≤±0.5°C/m (16°C-45°C) ، ≤1.2°C/m بخلاف ذلك
- سرعة الرياح: ≤0.25m/s
- تحكم فولتاج إمدادات الطاقة: ± 1٪
- متطلبات درجة حرارة إمدادات المياه: 10°C-60°C، قابلة للتعديل ضمن ±1°C؛ إمدادات المياه المباشرة ممكنة أيضاً
- ضغط إمدادات المياه: (0.03MPa-1.2MPa) ، قابلة للتعديل ضمن ±0.02MPa، عادة 0.24MPa ±0.02
- استقرار درجة حرارة الماء: ≤±2.0°C
- نطاق صلابة المياه: (0.1~3.0 mmol/L) ± 0.2 mmol/L، يتم ضبطها يدوياً
- الأدوات الكهربائية: التيار، الجهد، الطاقة، الخ، مستوى 0.25، نطاق الجهد 0-600V، التيار 0-20A، الدقة: ±0.5٪
- اكتساب درجة الحرارة: ±0.1°C، الدقة: 0.01°C
- دقة التحكم في الرطوبة: ± 3%RH
- استهلاك الطاقة: ±0.5٪، وحدة: 0.001kWh
- التيار: 0-20A، الدقة: ≤±0.5٪
- الجهد: 0-300 فولت، الدقة: ≤±0.5٪، 0-330 فولت، الدقة: ≤±0.5٪
- الطاقة: 0-4kW ، الدقة: ≤±0.5٪
- ضغط إمدادات المياه، الدقة: ≤±0.02MPa
- استهلاك الطاقة
- استهلاك الماء
- نسبة الغسل
- معدل ارتداء الغسيل
- أداء الجفاف
- أداء الغسل
- غرفة الاختبار: طبقة عزل بولي يوريثان سميكة 100 ملم، لوحات فولاذية ملونة ذات جانبين سميكة 0.6 ملم
- ألواح البولي يوريثان المقاومة للنار ذات كثافة رغوة لا تقل عن 38 كجم/م3 ودرجة المقاومة للنار B1
- أبعاد غرفة الاختبار: L6000mm x W3000mm x H3200mm ؛ يمكن تعديل الأبعاد المحددة بناءً على الظروف الفعلية
- محطات الاختبار: 4 محطات، محطات عمل من الفولاذ المقاوم للصدأ
- باب غرفة الاختبار: W1200mm x H2200mm ، بدون عتبة ، مع نافذة مراقبة
- الإضاءة: يتم تثبيت أربعة مصابيح لامعة مزدوجة الأنبوب والتي لا تتعرض للضباب والتي لا تتعرض للماء (مع أغطية واقية)
- يتم تثبيت منفذ طاقة بديلة واحد المرحلة AC على الحائط (في الباب)
- غرفة الاختبار لديها علامة تشير إلى عملية الاختبار
- السقف: 600x600mm لوحات الألومنيوم المثقوبة تستخدم لضمان توزيع الهواء بشكل موحد
- أرضية غرفة الاختبار مصنوعة من الخرسانة، مقاومة للماء، ومعبأة مع بلاطات مضادة للنزلق، ولها خروقات الصرف الصحي
- وحدة معالجة الهواء: غطاء من الفولاذ المقاوم للصدأ (وحدة واحدة)
- إمدادات الهواء: مُنفخات طرد مركزي (2 وحدة)
- المبرد بالماء: وحدة واحدة
- جهاز التسخين: سخان كهربائي من الفولاذ المقاوم للصدأ ، منظم طاقة ثلاثي المراحل ، سهل التفكيك والصيانة
- التحكم في الترطيب: أنبوب الترطيب الكهربائي من الفولاذ المقاوم للصدأ ، منظم الطاقة ثلاثي المراحل ، خزان مياه من الفولاذ المقاوم للصدأ بالكامل مع غطاء قابل للإزالة والغسيل لإزالة القوالب بسهولة (وحدة)
- أجهزة الحماية: مجموعة واحدة لضغط الهواء، وارتفاع درجة الحرارة، وإغلاق المياه، والضغط العالي والمنخفض، والتيار الزائد
| لا، لا، لا | الاسم | النموذج |
|---|---|---|
| 1 | ضاغط | التمرير |
| 2 | المكثف | R22، مطاردة بالهواء |
| 3 | مجفف فلتر | سلسلة EK |
| 4 | زجاج الرؤية | سلسلة HMI |
| 5 | صمام التوسع الإلكتروني | سلسلة F |
| 6 | صمام الكهربائي | سلسلة 200RB |
| 7 | صمام يدوي | سلسلة BM |
| 8 | أنابيب الفروع | ¢3 |
| 9 | مُبخّر ذيل الألومنيوم | ورق الألومنيوم الهيدروفيلي |
| 10 | مقياس الضغط العالي | -1~3.0MPa |
| 11 | مقياس ضغط منخفض | -1.0~1.6MPa |
| 12 | أجهزة حماية الضغط العالي والمنخفض | PS2-L7A |
| 13 | فاصل الزيت | سلسلة A-WZ |
| 14 | فاصل الغازات | سلسلة SA |
| 15 | صمامات أخرى | --- |
- مجموعتين من مصادر الطاقة ذات التردد المتغير ثلاثي المراحل: 15kVA ، الجهد القابل للتعديل 0-400V ، دقة 0.1V ، تردد 50/60Hz
- إمدادات الطاقة لآلات الغسيل والآلات المرجعية
- جميع فولتات إمدادات الطاقة قابلة للبرمجة
كل محطة عمل لديها نظام إمدادات المياه ثلاثي الاتجاه. اثنان منها هي أنظمة إمدادات المياه ذات درجة حرارة ثابتة وضغط ثابت ، بما في ذلك خزانات المياه الباردة وخزانات المياه الساخنة.درجة حرارة الماء والضغط قابلة للتعديل، وقسوة الماء قابلة للسيطرة يدويًا. واحد هو استغلال إمدادات المياه ؛ جميع مضخات المياه هي مضخات الفولاذ المقاوم للصدأ الجنوبية.
