IEC 62552 نظام اختبار كفاءة استخدام الطاقة في الثلاجات من محطتين
| Applied Standards: | إيك 62552، الخ. | Applied UUT: | ثلاجات ومجمدات |
| Temperature Range: | 0 درجة مئوية إلى +50 درجة مئوية ± 0.3 درجة مئوية | Humidity Range: | 35% ر إلى 93% ر ± 3.0% ر |
| Test Station: | 2 محطات | Test Capacity Range: | 210 لتر ~ 550 لتر |
| Control Method: | الكمبيوتر والبرامج | Output Power: | 5kva |
توفر غرفة اختبار أداء كفاءة الطاقة في الثلاجة والتبريد ISO 15502 بيئة مستقرة وموثوقة لاختبار وتطوير أنواع الثلاجات.يمكن أن يستوعب النظام في وقت واحد ثلاجات 2 لاختبار شامل في ظل ظروف تشغيل قياسية مختلفة وحالات استخدام محاكاة.
الخصائص الرئيسية:
- كل محطة عمل مجهزة بأجهزة استشعار درجة الحرارة ذات 20 قناة
- ثلاثة خيارات إمدادات الطاقة لكل محطة (DC ، AC التردد المتغير ، والشبكة)
- مفاتيح وقابضات الحماية من التسرب للسلامة
- تحليل طاقة متقدم بتكنولوجيا ضاغط تردد متغير
- الرطوبة بالموجات فوق الصوتية التي تقلل من استهلاك الطاقة بنحو 40%
معايير الامتثال:IEC 62552:2015
قدرات الاختبار:
- اختبار معدل التبريد
- تحليل درجة حرارة المخزن
- قياس معامل العمل
- مراقبة استهلاك الطاقة
- تقييم قدرة التجميد
- اختبار استعادة الحمل
- تقييم القدرة على صنع الثلج
- اختبار التكثيف

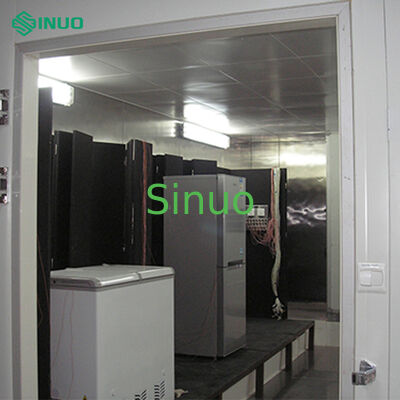

هيكل المختبر:
- ألواح عازلة من رغوة البولي يوريثان سميكة 100 ملم من الدرجة B1
- نظام الطاقة العليا والهواء العائدي من الجانبين
- 0الأسطح الداخلية/الخارجية للصفائح الفولاذية سميكة 6 ملم
- سقف لوحات الألومنيوم المثقوبة
- الأبعاد الخارجية: 4000mm W * 4000mm D * 3200mm H
- باب ذو ورقة واحدة مع إطار ساخن كهربائيا ونوافذ مراقبة
- 2 مقاعد اختبار خشبية (2300mm W * 1200mm D * 2300mm H)
| الحرارة | ضبط / التحكم | الرطوبة | ضبط / التحكم |
|---|---|---|---|
| 0°C | √ | لا توجد حاجة للرطوبة | لا.. |
| 10 درجة مئوية | √ | 45 ٪ 93 ٪ RH | لا.. |
| 16 درجة مئوية | √ | 45 ٪ 93 ٪ RH | √ |
| 32 درجة مئوية | √ | 45 ٪ 93 ٪ RH | √ |
| 43 درجة مئوية | √ | 45 ٪ 93 ٪ RH | √ |
| 50 درجة مئوية | √ | لا توجد حاجة للرطوبة | لا.. |
معايير الأداء:
- نطاق درجة الحرارة: 0°C إلى +50°C ±0.3°C
- نطاق الرطوبة: 35٪ RH إلى 93٪ RH ± 3.0٪ RH (يتم التحكم فيها بين 10 °C و 45 °C)
- سرعة الرياح: أقل من 0.25 متر/ثانية
- معدل التدفئة / التبريد: -10 درجة مئوية إلى 50 درجة مئوية في أقل من 90 دقيقة
- منحدر درجة الحرارة الرأسي: أقل من 0.88 درجة مئوية/متر
تحكم درجة الحرارة والرطوبة:
- جهاز تحكم درجة الحرارة: SR93
- نطاق التحكم: 0°C إلى 50°C
- دقة التحكم: ±0.3°C
- نطاق التحكم في الرطوبة: 35٪ إلى 95٪ RH
- دقة التحكم في الرطوبة: ± 3٪ RH
قياس الحرارة:
- العاملات الحرارية: 2 * 0.254 مم (Ø) ، أوميغا، 20 نقطة لكل محطة
- دقة القياس: ±0.3 درجة مئوية (-5 درجة مئوية إلى 80 درجة مئوية)
- المحطات الحرارية المتطابقة: المقابس المخصصة الأمريكية أوميغا SMP-MF
- اكتساب معايير درجة الحرارة: يوكوجاوا GM10، 40 قناة
نظام الحاسوب:
- معالج Intel i7
- 8GB ذاكرة الوصول العشوائي
- القرص الصلب 1TB
- شاشة LCD 27 بوصة
- برنامج اختبار قائم على Windows مع واجهة باللغة الإنجليزية
وحدة تكييف الهواء
- وحدة التكثيف الضغطية المبردة بالماء مع التحكم بدون خطوات
- ضاغط 3HP + 3HP Copeland / Danfoss
- مبادلة حرارة نحاسية وملفوفة
- سخان كهربائي من الفولاذ المقاوم للصدأ مع التحكم بالمرورية الصلبة
- مرطب الموجات فوق الصوتية مع إمدادات المياه التلقائية
- نظام المروحة الطرد المركزي
- خزانة تكييف الهواء من الفولاذ المقاوم للصدأ (1.0mm)
نظام التحكم:
- جهاز تحكم درجة الحرارة والرطوبة: SR93
- وحدة تحكم منطقية قابلة للبرمجة: Mitsubishi PLC
- الشاشة الملموسة: Mitsubishi 10 بوصة
- مرسلات الحالة الصلبة: Ximaden أو علامات تجارية ذات سمعة جيدة معادلة
- مفكّكات الدوائر والمواصلات: ماركة شنايدر
- وظائف إنذار وحماية شاملة
البناء والمواد:
- خزانة معالجة الهواء من الفولاذ المقاوم للصدأ (سمك ≥1.0mm)
- صناديق الحرارة المتطابقة المصنوعة من الفولاذ المقاوم للصدأ بقوة 1.2 ملم
- خزانة التحكم مع ألواح الفولاذ سميكة 1.2 ملم
- جميع الأدوات والمكونات جديدة وذات جودة عالية مع ضمانات سارية
- إدارة الكابلات المهنية مع وضع علامات مخصصة
خصائص السلامة:
- نظام إنذار الغازات القابلة للاشتعال (0-1000 ppm أو 0-100٪ من نطاق LEL)
- أجهزة حماية لدرجة الحرارة غير الطبيعية والضغط ومستوى المياه والجهد والتيار
- تصميم السلامة الكهربائية بما يتماشى مع المعايير الوطنية
- الترسانة الموثوقة مع سلك النحاس ذو نواة 2.5mm2
- القدرة على العمل المستمر لمدة 72 ساعة دون ذوبان
يوفر برنامج اختبار المختبر وظائف شاملة لتقييم أداء الثلاجة:
- أحدث برامج اختبار قياسية تتوافق مع IEC 62552
- سرعة جمع البيانات القابلة للتعديل (من 3 إلى 30 ثانية)
- وظائف اختبار شاملة تشمل:
- تحليل استهلاك الطاقة
- مراقبة درجة حرارة التخزين
- تقييم قدرة التجميد
- قياس معدل التبريد
- اختبار استعادة درجة الحرارة
- تقييم قدرة إنتاج الجليد
- تحليل تقلبات الجهد
- استقرار وموثوقية ممتازة
