نظام اختبار فرق طاقة الهواء والمحتوى الحراري ISO 15042 7.5HP
الخصائص الأساسية
مكان المنشأ:
الصين
اسم العلامة التجارية:
Sinuo
شهادة:
Calibration Certificate (Cost Additional)
رقم الموديل:
SN331-25RT
خصائص التداول
الحد الأدنى لكمية الطلب:
1
سعر:
Tailored
شروط الدفع:
تي/تي
القدرة على العرض:
1 مجموعة في الشهر
تحديد
| Applied Standards: | إسو 15042، إسو 5151، الخ. | UUT Type: | مكيفات 7.5 حصان |
| Test Report: | يمكن تخصيص التنسيق | Cooling Capacity: | 0.75 حصان ~ 7.5 حصان |
| Heating Capacity: | 0.75 حصان ~ 7.5 حصان | Air Flow: | 300~4000 متر3/ساعة |
| Static Pressure Precision: | ±±(±0.5%RD)+(±0.5%FS) | Nozzle Pressure Precision: | ±±(±0.25%RD)+(±0.25%FS) |
وصف المنتج

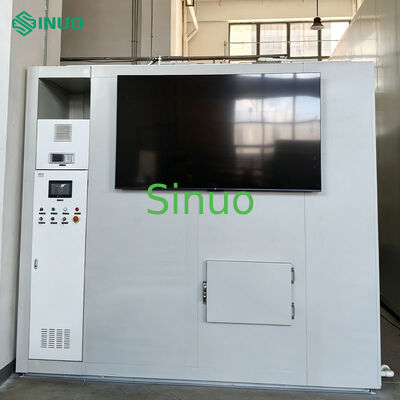

ISO 15042 7.5HP نظام اختبار الفرق في الطاقة بين الهواء والإنتالبي
لمحة عامة عن النظام
يحتوي مختبر اختبار طريقة إنثالبية الهواء 7.5HP على غرف جانبية داخلية وخارجية مصممة لاختبار أداء مكيف الهواء عن طريق قياس درجة الحرارة والضغط والمعايير الكهربائية.النظام مناسب لاختبار نوع النافذة، نوع منقسم، ومكيفات الهواء المستقلة، ودعم كل من اختبارات حالة التشغيل القياسية ومتوسعة متطلبات الاختبار لمراقبة أخذ عينات المنتج وتطويرها.
يتم التحكم في تشغيل النظام عن طريق جهاز تحكم قابل للبرمجة وواجهة HMI ، مع جمع البيانات بدقة عالية ونقل البيانات في الوقت الحقيقي إلى أجهزة الكمبيوتر العليا للمعالجة والعرض والتخزين ،وتوليد التقارير.
معايير الامتثال
تم تصميمها واختبارها وفقًا لـ:
- إيزو 5151:2010
- إيزو 15042:2017
مبدأ العمل
غرفة الاختبار تقوم بتعديل درجة حرارة المصابيح الجافة والبلطجة من خلال التحكم في درجة الحرارة والرطوبة المتوازنة. يوفر نظام التبريد تبريد مستمر وإزالة الرطوبة.في حين أن أجهزة ضبط درجة الحرارة تنظم مخرجات السخان والمرطب لتحقيق ظروف الهواء المطلوبة.
الإجراءات التشغيلية
قائمة التحقق قبل بدء التشغيل
- مراجعة سجلات التشغيل السابقة
- التحقق من حالة إمدادات الكهرباء والماء
- تأكد من تركيب الوحدة الخاضعة للاختبار بشكل صحيح
التشغيل القياسي
- أغلق مفك الكهرباء واضغط على زر "بدء"
- تنشيط المروحة، وتسخين، وترطيب، وأنظمة الضغط الثابتة عن طريق HMI
- تشغيل أنظمة التبريد والفوهات حسب الحاجة
- حدد قيم SV لمراقب درجة الحرارة وفقًا لظروف التشغيل
- تشغيل UUT عبر مصدر الطاقة المتغير الترددي
- قياس معايير UUT بمجرد استقرار ظروف التشغيل
- إيقاف التشغيل يتبع التسلسل العكسي لإجراءات البدء
المواصفات الوحدة تحت الاختبار
أنواع UUT المدعومة
- نوع الحائط
- نوع السقف
- نوع أربعة طرق
- نوع قاعدة الأرض
نطاقات القياس
- نطاق قدرة الاختبار:
- قدرة التبريد: 0.75 حصان - 7.5 حصان
- قدرة التدفئة: 0.75 حصان - 7.5 حصان
- تدفق الهواء: 300-4000 م3/ساعة (غرفة استقبال 7.5HP)
- أبعاد الوحدة:
- نوع اللوحة: W≤1000mm، D≤800mm، H≤1800mm
- نوع التقسيم: W≤1000mm ، D≤500mm ، H≤2000mm
- المعلمات الكهربائية:
- طاقة مرحلة واحدة: 0-5kW
- الجهد الفاصل الواحد: 0-300V
- التيار الأولي: 0-20A
- التردد: 50/60 هرتز
- عامل الطاقة: 0-1
إمدادات الطاقة
- النوع: ثلاث مراحل، أربعة أسلاك، 45kVA (1 مجموعة)
- محطة التغذية: 7.5 حصان نوع واحد محرك واحد (طاقة التغذية ثلاثية المراحل)
المتطلبات البيئية
- لا يوجد تدفق الهواء القوي، أو أشعة الشمس المباشرة، أو الغازات المآكلة
- لا يوجد اهتزازات قوية أو مصادر تداخل
- درجة الحرارة المحيطة: 0°C-35°C، الرطوبة النسبية: <90%
- بيئة غرفة التحكم في الاختبار:
- درجة الحرارة: 23°C±5°C
- الرطوبة: < 85% RH (بما في ذلك فترات عدم التشغيل)
- خالية من الحشرات والقوارض والغازات المآكلة
متطلبات الخدمة
- مصدر الطاقة: 3Φ5W 415V±10٪، 50Hz، 150kVA (50٪ - 85٪ معدل التشغيل)
- إمدادات المياه: مياه نظيفة خالية من القوالب بمعدل 20 لتر/ساعة؛ اتصال DN15
- الصرف: اتصال DN50
اختبار القدرات
- قدرة التبريد الاسمية (T1، T2، T3)
- القدرة التدفئة الاسمية (عالية، منخفضة، منخفضة للغاية)
- قياس تدفق الهواء
- قدرة إزالة الرطوبة
- تحليل طاقة الدخول
- حساب EER/COP
- قياس التردد والتيار والجهد
دقة القياس
| دقة القياس | دقة التكرار |
|---|---|
| بالمقارنة مع الجهاز القياسي | متوسط الانحراف عن 3 اختبارات بعد تركيبها |
| قدرة التبريد: ±2٪ | قدرة التبريد: ± 1٪ |
| قدرة التدفئة: ± 2٪ | قدرة التدفئة: ± 1٪ |
ظروف الاختبار الرئيسية
| لا.. | مادة الاختبار | الجانب الداخلي (°C) | الجانب الخارجي (°C) | ||
|---|---|---|---|---|---|
| حبوب جافة | حبوب الرطوبة | حبوب جافة | حبوب الرطوبة | ||
| 1 | تصنيف التبريد T1 | 27 | 19 | 35 | 24 |
| التبريد القياسي T2 | 21 | 15 | 27 | 19 | |
| تصنيف التبريد T3 | 29 | 19 | 46 | 24 | |
| 2 | الحد الأقصى للتبريد T1 | 32 | 23 | 48 | 32 |
| الحد الأقصى للتبريد T2 | 27 | 19 | 35 | 24 | |
| الحد الأقصى للتبريد T3 | 32 | 23 | 52 | 31 | |
| 3 | التجميد T1 | 21 | 15 | 21 | 15 |
| تجميد T2 | 21 | 15 | 10 | 8 | |
| التجميد T3 | 21 | 15 | 21 | 15 | |
| 4 | الحد الأدنى للتبريد | 21 | 15 | 18 | 12 |
| 5 | الحجرة العرق | 27 | 24 | 27 | 24 |
| 6 | درجة تسخين عالية | 20 | 15 | 7 | 6 |
| درجة تسخين منخفضة | 20 | 15 | 2 | 1 | |
| التدفئة المسموح بها منخفضة للغاية | 10 | 8 | - 5 | -6 | |
| 7 | الحرارة القصوى | 27 | 19 | 24 | 18 |
| 8 | الحد الأدنى للتسخين | 20 | 15 | -7 | -8 |
| 9 | إزالة الجليد تلقائيًا | 20 | 12 | 2 | 1 |
ظروف اختبار إضافية
| الجانب الداخلي | الجانب الخارجي | |
|---|---|---|
| درجة الحرارة (°C) | 10-40 | -15-60 |
| الرطوبة النسبية (RH) | 35% -93% | 25% -93% |
| دقة التحكم (°C) | ±0.2 (WB) | ±0.2 (WB) |
| دقة الاختبار (°C) | ±0.1 (WB) | ±0.1 (WB) |
ملاحظة: لا ينبغي أن تختلف مجموعات درجات الحرارة بشكل كبير عن المعايير. تحتفظ ظروف التبريد / التدفئة القياسية بدقة التحكم ± 0.2 درجة مئوية ؛ تحتفظ الظروف الأخرى ± 0.3 درجة مئوية.اختبار السعة المتاح باستخدام طريقة إنثالبية جانبية واحدةالأداء غير مضمون أثناء إزالة الثلج أو توقف الوحدة.
التشغيل المستمر
القدرة على التشغيل المستمر في الغرفة الجانبية الخارجية:
- ≥10 ساعات عند DB=2.0°C، WB=1.0°C
- ≥8 ساعات عند DB=-7.0°C، WB=-8.0°C
عدم اليقين في القياس
- دقة درجة حرارة RTD: ≤±0.1°C
- الفرق في الضغط الثابت: ≤±±±0.5%RD) +±±0.5%FS)
- فرق ضغط الفوهة: ≤±±±0.25%RD) +(±0.25%FS)
- الفرق بين المدخل والمخرج: ≤±±±0.25%RD) +±±0.25%FS)
- المدخلات الكهربائية: ≤±±±0.25%RD) +(±0.25%FS)
- درجة حرارة المزدوج الحراري: ≤±0.5°C
- ضغط المبرد: ≤ ± ± 0.25%RD) + ± 0.25%FS)
- ناقل الرطوبة النسبية: ≤±3.0%RH
هيكل النظام
تركيب المعدات
