| الـ MOQ: | 1 |
| السعر: | Tailored |
| التعبئة القياسية: | خشب رقائقي |
| فترة التسليم: | 3 أشهر |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | مجموعة 1 دولار شهريا |

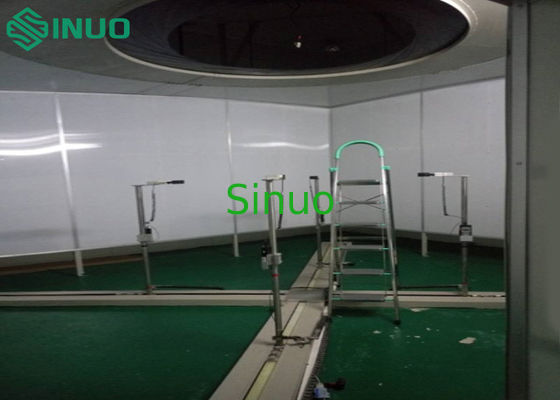

IEC 60879-2019 مروحة السقف غرفة الاختبار البيئي مختبر اختبار كفاءة الطاقة
لمحة عامة:
يمكن لمختبر الاختبار هذا إجراء اختبار أداء المروحة وفقًا للأساليب المحددة في IEC 60879-2019 و GB / T 13380-2007.نظام الاختبار يمكن أن يقيس بدقة معايير الأداء مثل سرعة الرياح، حجم الهواء، سرعة المروحة، استهلاك طاقة المروحة، قيمة كفاءة طاقة المروحة لمروحة السقف ومروحة السقف الزخرفية ويمكن أن تحقق أخذ عينات وتحليل منتجات المروحة،فحص جودة المنتج، ومتطلبات البحث والتطوير.
هي غرفة فرق إنثالبي واحدة شاملة. يحتوي المختبر على مجموعة من أجهزة قياس حجم الهواء. تستخدم غرفة الاختبار لوحة بوليوريثان صلبة سميكة 100 مم و 0.لوحات فولاذية ملونة سميكة 6 ملم على جانبي العزل الحراري، الذي له تأثير عازل حراري جيد.
تحتوي غرفة الاختبار هذه على نظام تكييف هواء خارجي، يستخدم لضبط بيئة الهواء داخل غرفة الاختبار.وتسخن لجعلها درجة الحرارة والرطوبة في غرفة الاختبار تلبي متطلبات ظروف الاختبار.
هذا المختبر يحتاج أن يكون مجهزاً بغرفة عمليات لتخزين أجهزة الكمبيوتر المكتبية، خزانات الطاقة، خزانات التحكم، ومصادر الطاقة المتغيرة التردد.هذا المنزل يمكن أن يُبنى بواسطة الألواح، والتي يتم بناؤها من قبل المشتري (عادة بجانب المختبر).
يتم التحكم في هذا النظام الاختبار بشكل رئيسي عن طريق الكمبيوتر. المشغل هو خارج غرفة الاختبار، والموظفين لن تؤثر على مجال الرياح. يتم الانتهاء من اختبار المعدات تلقائيا،وتسجل بيانات الاختباريتم إنتاج تقرير تدفق الهواء وتقييم كفاءة الطاقة تلقائيًا. هذا النظام له مزايا التكرار الجيد والكفاءة العالية وتخزين البيانات المريحة وهلم جرا.
المعايير:
يمكن تصميمها وفقا للمعايير التالية:
IEC 60879-2019 "مروحي الراحة ومراقبين للأغراض المنزلية والأغراض المماثلة - طرق لقياس الأداء "
GB/T 12021.9-2008 "أقل القيم المسموح بها لكفاءة الطاقة ومستويات كفاءة الطاقة للمروحة الكهربائية المتغيرة"
GB/T 13380-2007 مروحة الكهربائية وجهاز تنظيم التيار الكهربائي
أنواع UUT:
*مروحة السقف: 9001800ملم
محتويات الاختبار:
* سرعة الرياح
* حجم الرياح
* سرعة الدوران
* نسبة السرعة
* قوة الدخول
* قيمة كفاءة الطاقة
مؤشرات أدوات قياس المختبر:
| لا: | الاسم | المحتوى | النطاق | عدم اليقين في القياس |
| 1 | مستشعر درجة الحرارة والرطوبة | درجة حرارة المصابيح الجافة | 0 ≈ 50 درجة مئوية | ±0.1°C |
| 2 | مستشعر درجة الحرارة والرطوبة | الرطوبة النسبية | 30 ٪ ٪ 80 ٪ RH | ± 3%RH |
| 3 | عداد الطاقة الرقمي | المعايير الكهربائية للدخول | / | ± 0.5% |
| 4 | مقياس الهواء | سرعة الرياح | 0.155m/s | ± 0.2m/s |
هيكل غرفة المختبر:
| الأبعاد الخارجية | 4700 ((W) × 4700 ((D) × 3100 ((H) |
| الأبعاد الداخلية | 4500 ((W) × 4500 ((D) × 3000 ((H) |
| هيكل صيانة المختبر | عازل من رغوة البولي يوريثان صلب 100 ملم |
| الباب | في الداخل 1600 × 2200 ((H) × 1 (الأبواب المنزلقة) |
| حجم نافذة المختبر | 1600×800ملم |
جهاز قياس تجريبي:
| الجهاز | النوع | المواصفات | |
| المختبر | دليل المقياس الهوائي | تحكم المحرك الدوري | اليابان SanRex أو ما يعادلها ، مع مسافة سفر أقصاها 2m |
| دليل مروحة السقف | تحكم المحرك الدوري | اليابان ماتسوشيتا أو ما يعادلها | |
| حامل العينة | الارتفاع المعدل بواسطة المسمار | مخصصة |
المعلمات التقنية الرئيسية:
1نطاق رفع مرحلة العينة: 900-1800mm.
2المسافة بين مقياس الهواء والعينة: 1500 ملم.
3. يتحرك شريط المقياس على طول أربعة خطوط قطرية: 40-1000 ملم (التعديل التلقائي).
4أداة قياس سرعة الرياح: العلامة التجارية: النمسا E + E ، العشرية العرضية: 0.01m / s ، دقة الأداة: ± 0.2m / s
5قطر الدفع: 100 ملم
6نطاق القياس: 0.40 ~ 30.00m / s
7دقة القياس: ± 1% من القراءة + 1% من النطاق
8حساسية سرعة الرياح: أفضل من 0.15m / s
9مسبار درجة الحرارة: النطاق 0 ~ + 50 °C ؛ الدقة ± 0.5 °C
10وضع القيادة: محرك خدمة محلي + عمود توجيه
11طريقة التحكم: التحكم بالحاسوب
12جمع البيانات: قيمة الطاقة وقيمة سرعة الرياح
13معالجة البيانات: حساب تلقائي لمتوسط سرعة الرياح، وحجم الهواء، وقيمة كفاءة الطاقة، وتصنيف كفاءة الطاقة.
14- وظيفة تخزين البيانات والمرجعية
مبدأ ومنهج اختبار مروحة السقف:
1أولا، تثبيت المروحة السقفية من خلال عمود رفع المروحة السقفية، وتنظيم جهاز المقياس تحت 1500mm من طائرة شفرة المروحة.
2ضبط درجة الحرارة في غرفة الاختبار لتلبية ظروف الاختبار (20 درجة مئوية) ، وبدء الاختبار بعد تشغيل المروحة لمدة 1 ساعة.
3قبل الاختبار، من الضروري أيضا إغلاق فتحات دخول الهواء ومخارجها، الأبواب والنوافذ،والموظفين المعنيين لمغادرة المختبر لضمان أن المختبر لا يتأثر بتدفق الهواء الخارجيثم يقوم المشغل بتشغيل مقياس الهواء لبدء جمع معايير مقياس الهواء. يتم تدوير جهاز مقياس الهواء بنسبة 90 درجة في الدقيقة لجمع وتسجيل البيانات (سرعة الرياح ، السرعة ، إلخ).) تحت تأثير إطار القيادة الدوار(بيانات سرعة الرياح ≥ 9m / min التي تم اختبارها في جميع أنيموترات هي بيانات صالحة).
تم تجهيز المختبر بمصدر طاقة قابل للتنظيم ، والذي يمكن أن يقلل من تأثير تقلبات الشبكة على قياسات الاختبار. يتم قياس التيار الجهد طاقة المروحة بواسطة عداد طاقة 0.5 مستوى.
